令和5年度上期第二種電気工事士学科試験（午後）（電気技術者試験センター）問9

✓ これが正解ニ22

解説

10 mは8 m超なので、40 Aの55 ％で22 Aです。

幹線から分岐する回路には、原則として、分岐点から近い位置に過電流遮断器（定格を超える電流で電路を切る器具）を付けます。遮断器が分岐点から遠いほど、その間の電線は幹線側の遮断器にしか守られないので、許容電流の大きい電線が必要になります。

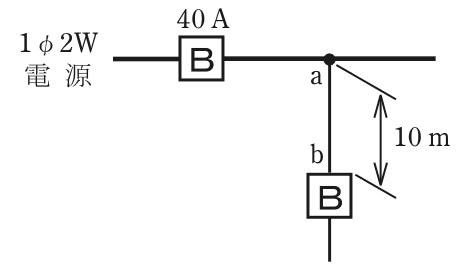

分岐点から過電流遮断器までの距離が3 m を超え8 m 以下なら、電線の許容電流は幹線の遮断器の定格電流の35 ％以上、8 m を超えるなら55 ％以上と決められています。この図は10 m で8 m を超えているので55 ％が当てはまり、40 A×0.55＝22 A です。

距離が長いほど割合も大きくなる、と整理しておきます。覚え方は、3 m までは制限なし、8 m までは35 ％、それより遠いと55 ％、です。

ほかの選択肢の解説

• イ10：10 Aは、40 Aの25 ％にあたる値ですが、決まりの割合のどれにも当たりません。10 mも離れた位置の電線に必要な許容電流としては、小さすぎます。
• ロ14：14 Aは、40 Aの35 ％（40×0.35＝14）で、分岐点から遮断器までが3 m を超え8 m 以下の場合の値です。この図は10 m で8 m を超えているので、足りません。
• ハ18：18 Aは、決まりの35 ％にも55 ％にも当たりません。40×0.45＝18 と考えても、その割合は定められていないので、答えとして導けません。
