平成30年度下期第二種電気工事士筆記試験（電気技術者試験センター）問9

✓ これが正解ハ69

解説

10 mは8 m超なので、125×0.55＝68.75から69 Aです。

太い幹線から細い電線を分岐するとき、分岐した電線を守る過電流遮断器が幹線の遮断器から遠いほど、細い電線は幹線側の遮断器に頼れない区間が長くなります。そこで、遮断器までの長さに応じて、分岐の電線に必要な許容電流の下限が決められています。

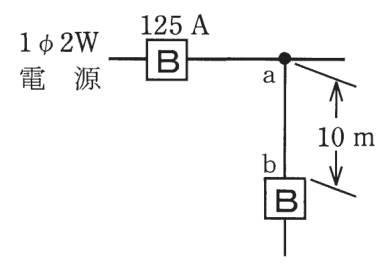

この問のa−b間は10 mで、8 mを超える区分です。8 mを超える場合は、電線の許容電流を幹線の過電流遮断器の定格電流の55％以上にします。125×0.55＝68.75 A なので、これ以上で最小の整数は69 Aです。検算は125×0.5＝62.5、125×0.05＝6.25 の和で、68.75 です。

分岐点から遮断器までが3 m以下ならこの下限は問われず、3 m超8 m以下は35％以上、8 m超は55％以上、と区切りを覚えます。

ほかの選択肢の解説

• イ44：44 Aは、125×0.35＝43.75 A を切り上げた値にあたります。35％は遮断器までが3 m超8 m以下の場合の割合で、この問は10 mと8 mを超えるため、55％の基準で考える必要があります。
• ロ57：57 Aは、幹線の125 Aに35％（43.75 A）を掛けても55％（68.75 A）を掛けても出てこない値です。必要な68.75 Aを下回っており、この条件からは導けない数値でもあります。
• ニ89：89 Aは、下限の68.75 Aを上回りますが、問われているのは許容電流の最小値です。条件を満たす最小の整数は69 Aで、35％や55％を掛ける式から89という値は導けません。
