平成21年度第二種電気工事士筆記試験（電気技術者試験センター）問9

✓ これが正解ハ69

解説

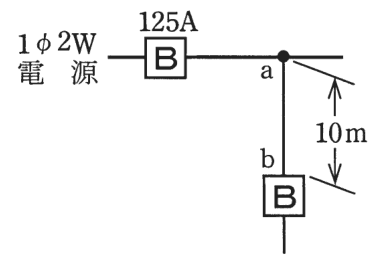

分岐点から8 m超なので 125×0.55＝約69 A 以上です。

幹線から分岐した電線は、分岐点の近くに自分用の過電流遮断器（定格を超える電流が流れたとき回路を切る器具）を付けるのが原則です。この遮断器が分岐点から遠いと、その間の電線は元の幹線の遮断器にしか守られません。そこで、遠いほど電線に大きな許容電流を求めます。

決まりは、分岐点から遮断器までの長さが 3 m 以下なら許容電流に特別な割合の条件はなく、3 m を超え 8 m 以下なら幹線の過電流遮断器の定格電流の 35 ％以上、8 m を超えると 55 ％以上です。この問は 10 m で 8 m を超えるので 55 ％です。

幹線の過電流遮断器は 125 A なので、許容電流の最小値は 125×0.55＝68.75 A で、これ以上の 69 A です。検算は 125×55÷100＝6875÷100＝68.75 です。

覚え方は、3 m 以下は制限なし、8 m 以下は 35 ％、それより長いと 55 ％、です。

ほかの選択肢の解説

• イ44：44 A は 125×0.35＝43.75 A にあたる値で、分岐点から遮断器まで 3 m を超え 8 m 以下の場合の割合です。この問は 10 m と、8 m を超えているので 55 ％が必要です。
• ロ57：57 A は、35 ％や 55 ％のどちらの割合を 125 A に掛けても出てきません。10 m の位置では、55 ％にあたる 68.75 A を下回らない 69 A が最小値になります。
• ニ89：89 A も、125 A に 35 ％や 55 ％を掛けた値とは合いません。8 m を超えるときの要求は定格電流の 55 ％以上であり、そこまで大きな許容電流は求められていません。
