平成26年度上期第二種電気工事士筆記試験（電気技術者試験センター）問10

✓ これが正解イ

解説

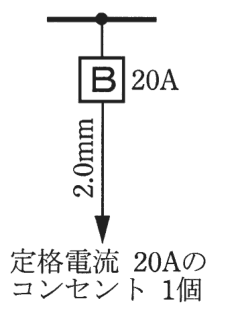

20〔A〕の配線用遮断器に2.0〔mm〕・20〔A〕コンセントの組合せです。

分岐回路では、配線用遮断器の定格に合わせて、電線の太さとコンセントの定格が決められています。配線用遮断器は、電線やコンセントが耐えられる電流を超えたときに切れるための器具で、これらが遮断器より先に傷まない組合せにします。

20〔A〕の配線用遮断器の分岐回路では、電線は直径1.6〔mm〕以上、コンセントは20〔A〕以下が条件です（一般に知られた値で、条文での確認は未了）。20〔A〕の遮断器に2.0〔mm〕の電線と定格電流20〔A〕のコンセント1個を組み合わせた肢は、この条件を満たします。

30〔A〕の遮断器なら、電線は2.6〔mm〕以上で、コンセントは20〔A〕以上30〔A〕以下です。30〔A〕に2.0〔mm〕を組み合わせた肢は電線が細く、30〔A〕に15〔A〕コンセントとした肢は定格が合いません。20〔A〕の遮断器に30〔A〕コンセントとした肢は、コンセントの定格が遮断器より大きく、決まりに合わない組合せです。覚え方は、遮断器の定格に電線もコンセントも合わせる、です。

ほかの選択肢の解説

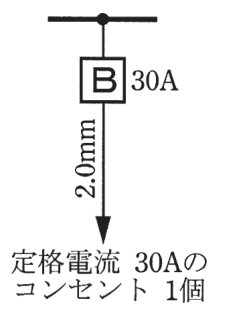

• ロ…30A、その先の矢印の線に 2.0mm の字、矢印の先に 定格電流 30Aの コンセント 1個 の字：30〔A〕の配線用遮断器で、電線が2.0〔mm〕では細すぎます。30〔A〕の分岐回路には2.6〔mm〕以上の電線が必要で、この太さでは電線が焼けるおそれがあります。

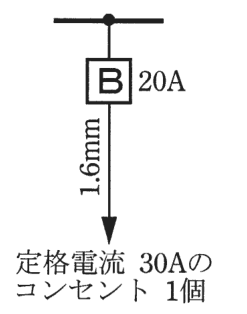

• ハ…20A、その先の矢印の線に 1.6mm の字、矢印の先に 定格電流 30Aの コンセント 1個 の字：20〔A〕の遮断器に定格30〔A〕のコンセントは、定格が合わない決まりです。コンセントは20〔A〕以下にそろえる必要があり、30〔A〕のコンセントは使えません。

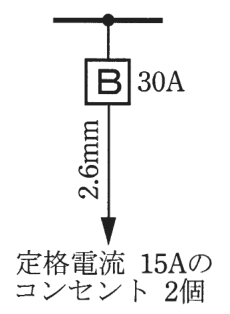

• ニ…30A、その先の矢印の線に 2.6mm の字、矢印の先に 定格電流 15Aの コンセント 2個 の字：定格15〔A〕のコンセント2個を30〔A〕の遮断器につなぐ肢は、定格が合いません。30〔A〕の回路に付けるコンセントは、20〔A〕以上30〔A〕以下の範囲とされています。
