平成24年度上期第二種電気工事士筆記試験（電気技術者試験センター）問9

✓ これが正解イ21

解説

分岐点から7 mの遮断器は、幹線の60 Aの35 ％で21 Aです。

幹線から分岐した電線は、元の幹線の過電流遮断器で守られる範囲から外れます。そのため、分岐点から分岐側の過電流遮断器までの距離に応じて、電線の許容電流の最小値が決まっています。距離が短いほど守りやすいので、割合は小さくて済みます。

分岐点から過電流遮断器までの長さが3 m 以下なら、許容電流について特別な割合の決まりはありません。3 m を超えて8 m 以下では、幹線の過電流遮断器の定格電流の35 ％以上、8 m を超える場合は55 ％以上が必要です。

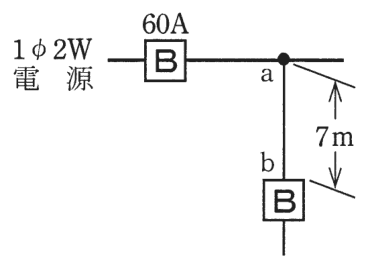

図では、a点の分岐から7 m の位置に遮断器があるので、3 m を超えて8 m 以下の区分になります。幹線の過電流遮断器の定格電流は60 A ですから、許容電流の最小値は 60×0.35＝21 A です。

8 m を超える場合の55 ％では 60×0.55＝33 A となり、これは別の区分の値です。覚え方は、3 m 以下は制限なし、8 m 以下は35 ％、8 m 超は55 ％、です。

ほかの選択肢の解説

• ロ33：33 A は、60 A に55 ％を掛けた値で、遮断器が分岐点から8 m を超えて離れている場合の最小値です。図は7 m なので、35 ％の区分が当てはまります。
• ハ42：42 A は、60 A の7割にあたる値です。7 m の位置の遮断器に当てはまる割合は35 ％で、70 ％という割合はこの区分の決まりに出てきません。
• ニ60：60 A は、幹線の過電流遮断器の定格電流と同じ値です。7 m の位置に遮断器があるので、定格の35 ％以上あれば足り、幹線と同じ60 A まで必要はありません。
