平成25年度下期第二種電気工事士筆記試験（電気技術者試験センター）問10

✓ これが正解イ

解説

20〔A〕の分岐は、電線2.0〔mm〕とコンセント20〔A〕が適合。

低圧屋内配線の分岐回路は、配線用遮断器の定格電流に応じて、使える電線の太さとコンセントの定格電流が決まっています。表の値は、遮断器20〔A〕の分岐回路が電線は直径1.6〔mm〕以上、コンセントは20〔A〕以下、遮断器30〔A〕の分岐回路が電線は直径2.6〔mm〕（断面積5.5〔mm²〕）以上、コンセントは20〔A〕以上30〔A〕以下です。

図の4組を表に当てはめます。20〔A〕の遮断器、直径2.0〔mm〕、定格電流20〔A〕のコンセント3個の組は、電線の太さもコンセントの定格も条件を満たし、適切です。20〔A〕の遮断器に30〔A〕のコンセントをつなぐ組は、コンセントの定格が遮断器より大きく、決まりに合いません。30〔A〕の遮断器に直径2.0〔mm〕の組は、電線が2.6〔mm〕に足りません。30〔A〕の遮断器に15〔A〕のコンセントの組は、20〔A〕以上という条件に合いません。

20〔A〕分岐は1.6〔mm〕以上でコンセント20〔A〕以下、30〔A〕分岐は2.6〔mm〕以上でコンセント20〜30〔A〕、と整理して覚えます。

ほかの選択肢の解説

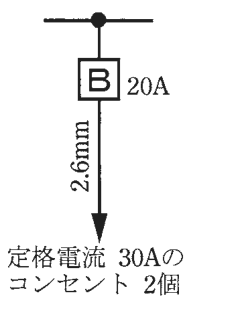

• ロ…20A、その先の矢印の線に 2.6mm の字、矢印の先に 定格電流 30Aの コンセント 2個 の字：遮断器が20〔A〕なのに、定格電流30〔A〕のコンセントが付いています。20〔A〕の分岐回路に使えるコンセントは20〔A〕以下と決まっており、電線が2.6〔mm〕と太くても、この組は合いません。

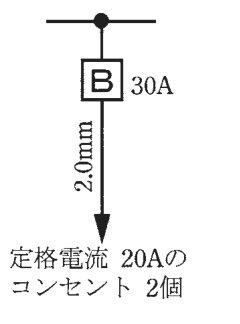

• ハ…30A、その先の矢印の線に 2.0mm の字、矢印の先に 定格電流 20Aの コンセント 2個 の字：遮断器30〔A〕の分岐回路には、直径2.6〔mm〕（5.5〔mm²〕）以上の電線が必要で、直径2.0〔mm〕では細すぎます。コンセントの20〔A〕は30〔A〕分岐の範囲内ですが、電線の太さが条件を満たしません。

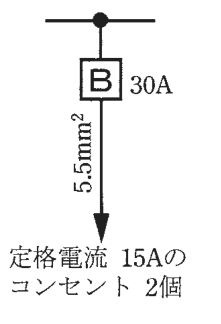

• ニ…30A、その先の矢印の線に 5.5mm² の字、矢印の先に 定格電流 15Aの コンセント 2個 の字：断面積5.5〔mm²〕の電線は30〔A〕分岐に必要な太さを満たしますが、コンセントが15〔A〕です。30〔A〕の分岐回路のコンセントは20〔A〕以上30〔A〕以下とされ、15〔A〕のものは使えません。
