平成26年度下期第二種電気工事士筆記試験（電気技術者試験センター）問10

✓ これが正解イ

解説

20A遮断器・2.0mm・20Aコンセントが適切です。

分岐回路では、配線用遮断器（過電流が流れると回路を切る器具）の定格電流に合わせて、電線の太さとコンセントの定格電流を選ぶ決まりがあります。電気設備の技術基準の解釈では、定格20A の配線用遮断器なら電線は直径1.6mm 以上、コンセントは20A 以下、定格30A なら電線は直径2.6mm 以上、コンセントは20A 以上30A 以下とされています。

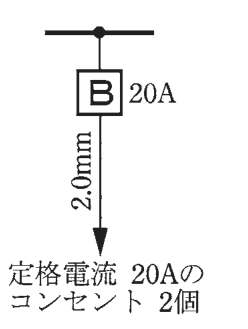

配線用遮断器20A・電線2.0mm・定格20A のコンセント2個の組合せは、電線が1.6mm 以上で、コンセントの定格も20A 以下なので、この決まりに合っています。電線は、決まりの太さより太い分には問題ありません。

残りの3つは、遮断器・電線・コンセントのどれかがこの決まりに外れています。覚え方は、遮断器の定格が先、電線の太さとコンセントの定格はそれに合わせる、です。

ほかの選択肢の解説

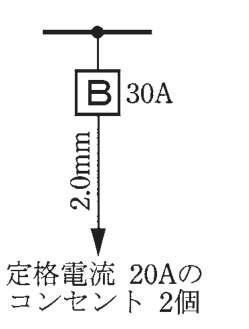

• ロ…30A，その先の矢印の線に 2.0mm の字，矢印の先に 定格電流 20Aの コンセント 2個 の字：30A の遮断器に直径2.0mm の電線を組み合わせた図は、30A 用の電線の太さとして決まっている 2.6mm 以上を満たしません。コンセントが20A でも、電線の太さが決まりに合わないので不適切です。

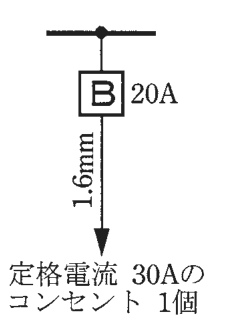

• ハ…20A，その先の矢印の線に 1.6mm の字，矢印の先に 定格電流 30Aの コンセント 1個 の字：20A の遮断器の分岐回路に使えるコンセントは20A 以下と決まっており、30A のコンセントは定格が合いません。遮断器が切れないからではなく、定格が合わない決まりです。

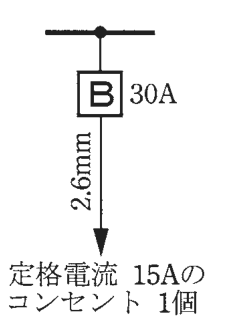

• ニ…30A，その先の矢印の線に 2.6mm の字，矢印の先に 定格電流 15Aの コンセント 1個 の字：30A の遮断器の分岐回路には、20A 以上30A 以下のコンセントを使う決まりです。電線は2.6mm で足りていますが、15A のコンセント1個は、定格が決まりの範囲から外れます。
