平成23年度上期第二種電気工事士筆記試験（電気技術者試験センター）問10

✓ これが正解ハ

解説

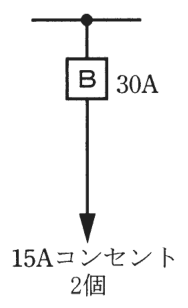

30〔A〕の遮断器に15〔A〕のコンセントは不適切です。

住宅などの分岐回路（幹線から分かれて、コンセントや器具に電気を送る回路）では、配線用遮断器の定格電流に応じて、つなぐコンセントの定格電流の範囲が決められています。遮断器が30〔A〕まで電流を流し続けられる回路に、定格15〔A〕のコンセントをつなぐと、コンセントが定格を超える電流にさらされるおそれがあるためです。

各肢は、20〔A〕の遮断器に15〔A〕または20〔A〕のコンセント、30〔A〕の遮断器に15〔A〕または30〔A〕のコンセントを組み合わせています。20〔A〕の遮断器の回路には、20〔A〕以下のコンセントをつなぐので、15〔A〕も20〔A〕も適切です。30〔A〕の遮断器の回路では、コンセントは20〔A〕以上30〔A〕以下でなければならず、30〔A〕のコンセントは適切ですが、15〔A〕のコンセントは範囲の下限を下回ります。したがって、30〔A〕の遮断器に15〔A〕のコンセント2個をつなぐ組合せが不適切です。

覚え方は、30〔A〕分岐のコンセントは20〔A〕以上30〔A〕以下、です。

ほかの選択肢の解説

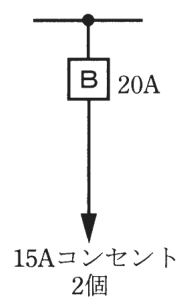

• イ…20A の字、その先の矢印の先に 15Aコンセント 2個 の字：20〔A〕の遮断器の分岐回路には、20〔A〕以下のコンセントをつなぐ決まりなので、15〔A〕のコンセント2個の組合せは適切です。この問が求める不適切なものには当たりません。

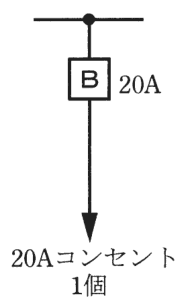

• ロ…20A の字、その先の矢印の先に 20Aコンセント 1個 の字：20〔A〕の遮断器と20〔A〕のコンセント1個は、コンセントの定格が遮断器の定格と同じなので、適切な組合せです。この肢は、問が求める不適切なものではありません。

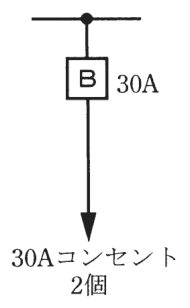

• ニ…30A の字、その先の矢印の先に 30Aコンセント 2個 の字：30〔A〕の遮断器と30〔A〕のコンセント2個は、30〔A〕の分岐回路で認められる20〔A〕以上30〔A〕以下の範囲に入っているので、適切な組合せです。不適切なものではありません。
