平成24年度下期第二種電気工事士筆記試験（電気技術者試験センター）問10

✓ これが正解イ

解説

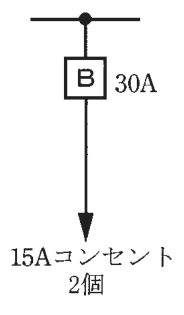

30〔A〕の遮断器に15〔A〕コンセントの組合せが不適切です。

分岐回路は、配線用遮断器の定格電流に合う定格のコンセントを付ける決まりで判断します。分岐回路の遮断器は、コンセントや電線に定格を超える電流が流れ続けないよう、先に切れて守る役目を持ちます。

30〔A〕の遮断器の先に15〔A〕のコンセントを付けると、コンセントの定格15〔A〕を超えて電流が流れても、30〔A〕までは遮断器が切れません。コンセントが過熱するおそれがあり、定格の合わない決まり違反の組合せです。

20〔A〕の遮断器に15〔A〕コンセントを2個付ける組合せは、決まりの表で認められています。20〔A〕の遮断器に20〔A〕コンセント1個、30〔A〕の遮断器に30〔A〕コンセント2個は、遮断器とコンセントの定格が合っています。遮断器の定格がコンセントの定格より大きすぎてはいけない、と覚えます。

ほかの選択肢の解説

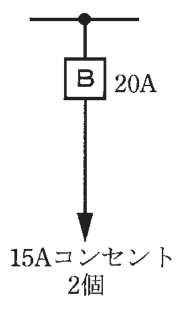

• ロ…20A、その先の矢印の先に 15Aコンセント 2個 の字：図の20〔A〕の遮断器と15〔A〕コンセント2個の形は、決まりの表で認められています。コンセントの定格が遮断器の定格を大きく下回っているわけではなく、不適切とはいえません。

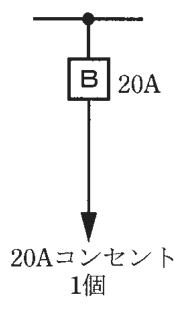

• ハ…20A、その先の矢印の先に 20Aコンセント 1個 の字：遮断器もコンセントも20〔A〕で、定格がそろっています。遮断器はコンセントの定格を超える電流の前に切れるので、そのまま使えます。不適切なものを選ぶ問なので、これは当たりません。

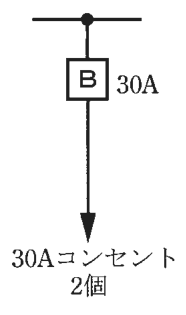

• ニ…30A、その先の矢印の先に 30Aコンセント 2個 の字：30〔A〕の遮断器に30〔A〕コンセントを2個付けた形は、遮断器とコンセントの定格が同じで、決まりに合います。コンセントの定格が遮断器より小さいわけではないため、不適切ではありません。
