平成24年度上期第二種電気工事士筆記試験（電気技術者試験センター）問10

✓ これが正解ニ

解説

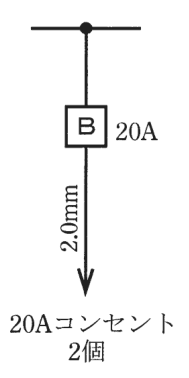

20 Aの配線用遮断器に2.0 mmと20 Aコンセント2個の組合せです。

分岐回路では、配線用遮断器の定格電流に応じて、使える電線の太さとコンセントの定格が決まっています。遮断器の定格が大きいほど、それに見合う太い電線と、定格の合うコンセントが必要です。

図の4つの組合せのうち、20 A の配線用遮断器に、太さ2.0 mm の電線、20 A のコンセント2個をつないだ組合せは、電線の太さ（1.6 mm 以上）もコンセントの定格（20 A 以下）も決まりの範囲に入ります。これが適切な組合せです。

30 A の遮断器の場合は、2.6 mm 以上（断面積では5.5 mm² 以上）の電線が必要で、コンセントは20 A 以上30 A 以下のものを使います。2.0 mm の電線では細すぎ、15 A のコンセントでは定格が小さすぎます。また、20 A の遮断器に30 A のコンセントをつなぐのは、定格が合わない組合せで認められません。

問題に書かれた3 m と8 m の距離は、これらの組合せを判断する決め手にはなりません。覚え方は、遮断器の定格にコンセントの定格を合わせ、電線はそれに耐える太さにする、です。

ほかの選択肢の解説

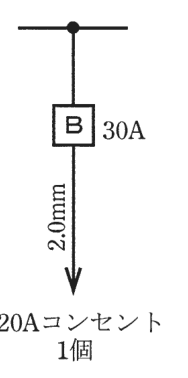

• イ…30A、その先の矢印の線に 2.0mm の字、矢印の先に 20Aコンセント 1個 の字：遮断器が30 A なのに電線が2.0 mm という図は、電線の太さが不足しています。この定格の遮断器につなぐ電線は2.6 mm 以上と決まっており、2.0 mm はそれより細いので合いません。

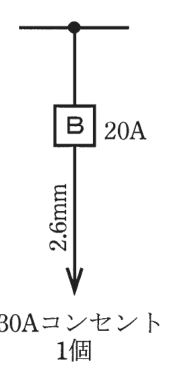

• ロ…20A、その先の矢印の線に 2.6mm の字、矢印の先に 30Aコンセント 1個 の字：コンセントが30 A の図は、遮断器の定格20 A と合っていません。遮断器が20 A の分岐回路で使えるコンセントは、定格20 A 以下のものに限られるため、この組合せは認められません。

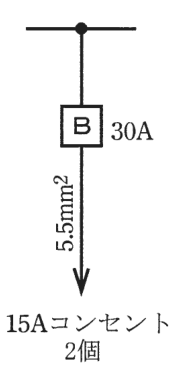

• ハ…30A、その先の矢印の線に 5.5mm² の字、矢印の先に 15Aコンセント 2個 の字：遮断器が30 A の分岐回路には、20 A 以上30 A 以下の定格のコンセントを付ける決まりがあります。図の15 A のコンセントはこの範囲より小さく、2個にしても条件を満たしません。
