平成23年度下期第二種電気工事士筆記試験（電気技術者試験センター）問15

✓ これが正解ハ鉄板、各種合金板の穴あけに使用する。

解説

ホールソーで、鉄板や合金板の穴あけに使います。

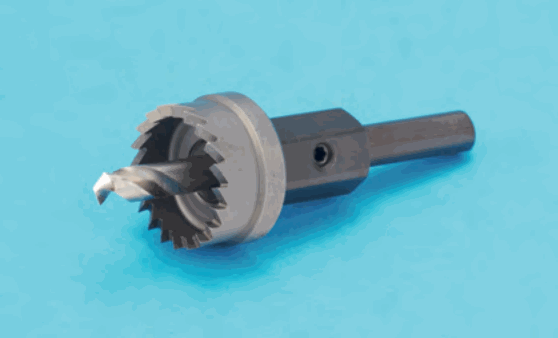

写真の工具は、円筒形の先端の縁にのこぎり状の刃が並び、中心からドリルの刃が突き出ていて、後ろに六角形の軸が付いています。これは、電気ドリルに取り付けて使うホールソー（ホルソ）で、電気工事用の工具の用途としては金属への丸穴あけにあたります。中心のドリルで位置を決めながら、縁の刃で円形に切り抜きます。

金属用の刃なので、鉄板や各種合金板に丸い穴をあける用途に使います。ボックスやキャビネットに管やケーブルを通す穴をあける場面を思い浮かべるとよいでしょう。

他の用途の工具は形が違います。金属管の切り口の面取りには、管の内側を削るリーマなどを使います。木柱の穴あけには木工用の刃、コンクリート壁には先端が硬いコンクリート用のドリルを使います。覚え方は、縁がのこぎり状の筒で中心にドリルならホールソー、です。

ほかの選択肢の解説

• イ金属管切り口の面取りに使用する。：金属管の切り口の面取りは、切り口の内側のバリを削り取る作業で、リーマやヤスリを使います。写真は円筒形の縁に刃が並んだ工具なので、面取り用の形ではありません。
• ロ木柱の穴あけに使用する。：木柱の穴あけは、木工用のドリルなど木を削るための刃を使います。写真の工具は縁にのこぎり状の刃が並んだ筒形で、金属板を円く抜くための形なので用途が合いません。
• ニコンクリート壁の穴あけに使用する。：コンクリート壁の穴あけには、先端に硬い刃先の付いたコンクリート用のドリルを使い、ハンマで叩くように回して削ります。写真の筒形の刃は、この用途のものではありません。
