平成23年度下期第二種電気工事士筆記試験（電気技術者試験センター）問16

✓ これが正解ニ金属製可とう電線管

解説

螺旋状のひだがある銀色の管は金属製可とう電線管です。

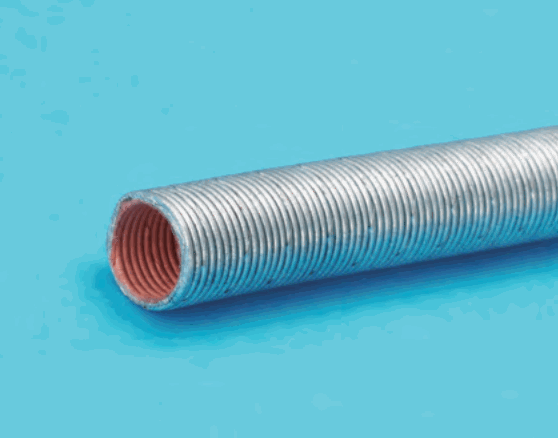

写真の材料は、外側が銀色で、細かい螺旋状のひだが全体に連なった管です。切り口からは、内側に赤茶色の層が見えます。ひだは、帯状の金属を螺旋に巻いて管にした構造の特徴で、曲げ伸ばしがしやすいのが利点です。これは金属製可とう電線管（プリカチューブ）です。

他の材料との見分けは次のとおりです。合成樹脂線ぴは、電線を収める細長い樋のような形の部材で、管の形ではありません。硬質塩化ビニル電線管は、まっすぐで硬い樹脂の管で、ひだがありません。合成樹脂製可とう電線管は樹脂でできていて、金属の光沢がなく、色もつや消しです。

覚え方は、銀色の螺旋のひだなら金属製可とう電線管、です。写真の問では、管の色・表面のひだ・切り口の内側の層の3点を順に見ると、名前を絞りやすくなります。

ほかの選択肢の解説

• イ合成樹脂線ぴ：合成樹脂線ぴは、ふた付きの細長い溝形をした樹脂の部材で、電線を並べて収めるものです。写真は螺旋状のひだがある円筒形の管なので、形が違います。
• ロ硬質塩化ビニル電線管：硬質塩化ビニル電線管は、まっすぐで硬い樹脂の管で、表面は滑らかです。写真の管は、銀色の金属色で螺旋状のひだがあり、曲げ伸ばしできる構造なので別物です。
• ハ合成樹脂製可とう電線管：合成樹脂製可とう電線管は、樹脂でできた曲げやすい管で、金属の銀色の光沢はありません。写真は銀色の金属の帯を螺旋に巻いた管なので、材質が合いません。
