平成23年度上期第二種電気工事士筆記試験（電気技術者試験センター）問17

✓ これが正解ハVVFケーブルの外装や絶縁被覆をはぎ取るのに用いる。

解説

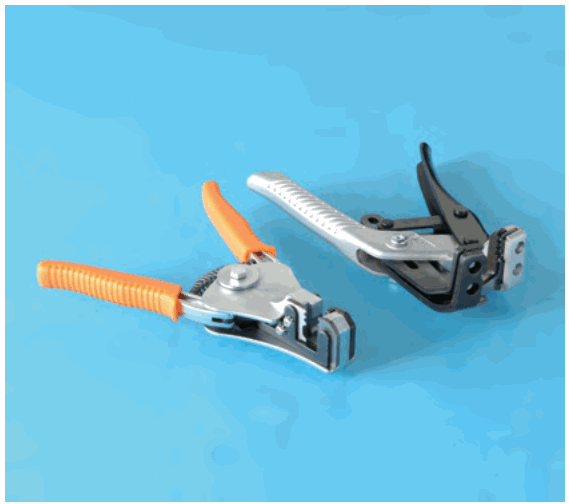

写真は、VVFケーブルの被覆をはぎ取るストリッパの用途です。

写真の2つの工具は、どちらも先端のあごに刃があり、握りを握って電線の被覆に切り込みを入れ、はぎ取る工具（ストリッパ）です。選択肢は、どのケーブルやコードの被覆用かを聞いているので、ケーブルの種類と工具の用途を結びつけて判断します。

VVFケーブルは、屋内配線で多く使われる、ビニル絶縁ビニルシースの平形ケーブルです。外側の外装（シース）をはぎ取ってから、中の電線の絶縁被覆をはぎ取ります。写真のようなあごのある手動のストリッパは、この作業に使う工具で、VVFケーブルの外装や絶縁被覆をはぎ取るのに用いる、が正解です。

VVRは丸形で外装の厚いケーブル、CV（低圧用）は架橋ポリエチレン絶縁のより太いケーブル、VFFコードは細い素線をより合わせたコードで、いずれも名前の上で別の種類です。覚え方は、ストリッパの写真が出たら、どのケーブルの被覆用かを名前で見分ける、です。

ほかの選択肢の解説

• イVVRケーブルの外装や絶縁被覆をはぎ取るのに用いる。：VVRは丸形でビニル外装の厚いケーブルで、VVFとは別の種類です。写真の工具の用途を、VVFではなくVVRとする点が誤りで、外装をはぎ取る作業は別の用具で行うのが一般的です。
• ロCVケーブル（低圧用）の外装や絶縁被覆をはぎ取るのに用いる。：CVケーブル（低圧用）は、架橋ポリエチレンで絶縁した、VVFより太くて外装も厚いケーブルです。写真の工具の用途とは別で、太いケーブルの外装には別の専用の工具を用います。
• ニVFFコード（ビニル平形コード）の絶縁被覆をはぎ取るのに用いる。：VFFコード（ビニル平形コード）は、細い素線をより合わせた電線を平形に並べたコードで、ケーブルではありません。この肢はコードの被覆用とする点で、正解のVVFケーブル用とは違います。
