平成22年度第二種電気工事士筆記試験（電気技術者試験センター）問17

✓ これが正解イ電磁接触器

解説

端子L1・T1と中央の黒い可動部があるので、電磁接触器です。

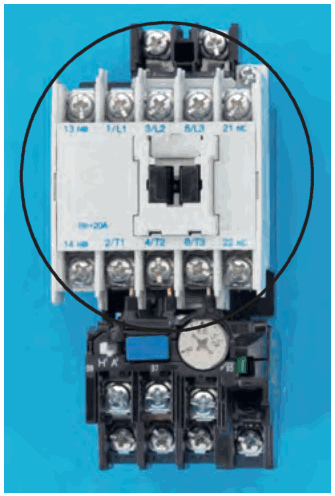

写真の円で囲まれた部分は、上下に端子が5つずつ並び、1/L1・3/L2・5/L3と2/T1・4/T2・6/T3の表示、13・14のNOと21・22のNCの表示、中央に黒い可動部があります。

これは電磁接触器の特徴です。電磁接触器は、コイルに電流を流すと電磁石の力で可動部が動き、主回路の接点（L1とT1など）を入り切りする器具で、電動機などの開閉に使います。NOは常時開、NCは常時閉の補助の接点を表します。

円の下の段にある、青い部品と丸いつまみのある部分は、熱動継電器（サーマルリレー）で、電動機の過負荷を検出する別の器具です。問われているのは円で囲まれた上の部分です。

覚え方は、L1・L2・L3とT1・T2・T3の端子と、中央の黒い可動部があるものが電磁接触器です。

ほかの選択肢の解説

• ロ漏電遮断器：漏電遮断器は、漏電を検出して電路を遮断する器具で、開閉用のハンドルと試験用のボタンを備えています。円の中にはそのような操作部が無く、NOとNCの表示と黒い可動部が見えます。
• ハ熱動継電器：熱動継電器は、電動機などの過負荷を検出する器具です。この写真で該当するのは円の外側、下の段の青い部品と丸いつまみが付いた部分で、名称を問われている上段の部分ではありません。
• ニ漏電警報器：漏電警報器は、漏電を音や表示で知らせる器具です。円の中は、1/L1と2/T1などの端子が上下に対になって並ぶ形で、漏電を知らせる器具の形ではありません。
