令和6年度上期第二種電気工事士学科試験（電気技術者試験センター）問16

✓ これが正解ロケーブルラック

解説

吊りボルトで吊った金属のはしご形の棚は、ケーブルラックです。

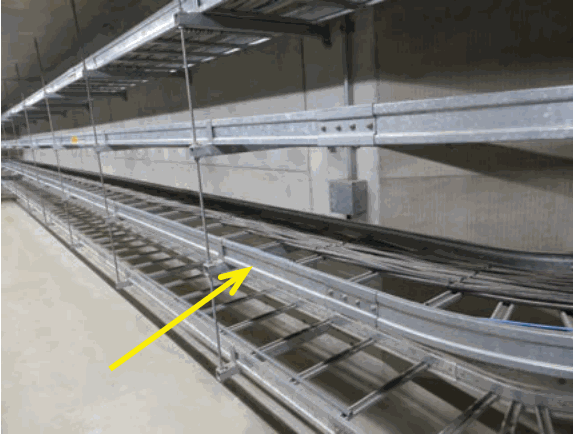

写真の材料は、天井から吊りボルトで吊られた、金属製のはしご形の棚です。2本の側板の間に、横さんが並んでいて、その上に多数のケーブルが並べて載っています。この、はしご形の形と、ケーブルを載せる使い方が、見分けの決め手です。

電線を載せて支える、はしご状の金属製の棚は、ケーブルラックです。ケーブルを何本もまとめて、ビルの天井や通路沿いに並べて敷設するのに使います。矢印が指す下段も、はしご状で、上にケーブルが載っています。

他の名前とは、形で見分けます。金属ダクトは、ふた付きの四角い箱形の樋で、中に電線を収めます。ライティングダクトは、照明器具を取り付ける細いレール状のダクトです。2種金属製線ぴは、壁や天井に取り付ける細長い樋形のカバーで、はしご状ではありません。 覚え方は、はしご状でケーブルを載せるのはケーブルラック、です。

ほかの選択肢の解説

• イ金属ダクト：金属ダクトは、四角い箱の形をした金属の樋で、ふたを付けて中に電線を収めます。写真のように、横さんがあって上にケーブルが載るはしご形の棚とは、形が違います。
• ハライティングダクト：ライティングダクトは、照明器具などを好きな位置に取り付けられるように、細い溝を持つレール状にしたダクトです。写真のはしご形の棚とは、形も使い方も違います。
• ニ2 種金属製線ぴ：2種金属製線ぴは、壁などに取り付ける細長い樋形の金属カバーで、電線を中に収めます。写真は横さんが並ぶはしご形で、ケーブルが上に載っており、線ぴとは形が違います。
