平成23年度下期第二種電気工事士筆記試験（電気技術者試験センター）問17

✓ これが正解ニ線付防水ソケット

解説

電線の付いた黒いソケットは、線付防水ソケットです。

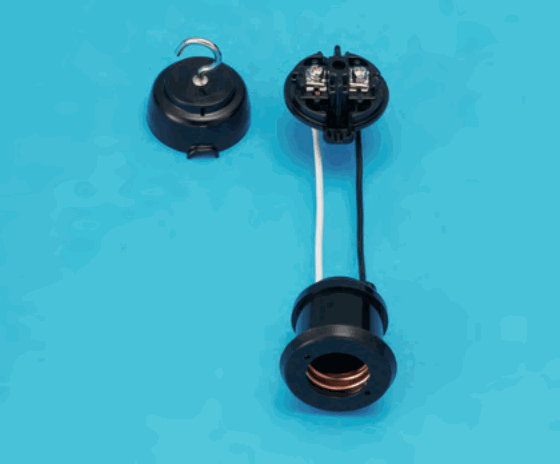

写真に見えるのは、フックの付いた黒い丸いふた、2つの端子ねじのある黒い丸い台、そこから延びる白と黒の2本の電線、その先の筒形の部分です。筒の内側には、電球をねじ込む銅色の螺旋状の受け口が見えます。電線が最初から器具につながり、台と受け口が一体の形をしているのが特徴です。

この特徴に当てはまるのは、線付防水ソケットです。電線の付いたソケットの部分に、フック付きのふたをかぶせ、屋外の軒下などで電球をつり下げて使う器具です。

写真には、点滅のつまみもスイッチのひもも見当たりません。キーソケットはつまみで、プルソケットはひもを引いて点滅させる器具なので、そうした部品がある点で区別できます。覚え方は、スイッチが見えず電線が付いた電球受けなら、線付防水ソケット、です。

ほかの選択肢の解説

• イキーソケット：キーソケットは、ソケットの横に付いたつまみを回して点滅させる器具です。写真には回すつまみが見当たらず、電線が付いた筒形の受け口とふたが写っているだけです。
• ロランプレセプタクル：ランプレセプタクルは、天井や壁に固定して電球を受けるだけの、簡単な形の器具です。写真は電線が付いて、フック付きのふたまで備えた構成なので、別の器具と見分けられます。
• ハプルソケット：プルソケットは、ひもを引いて電球を点滅させるスイッチ機構が付いた器具です。写真にはスイッチ用のひもが写っておらず、ふたのフックと電線が目立つだけなので当たりません。
