令和5年度下期第二種電気工事士学科試験（午前）（電気技術者試験センター）問16

✓ これが正解ハ銅線用裸圧着端子

解説

輪に穴のある端子と筒が一体の形は、銅線用裸圧着端子です。

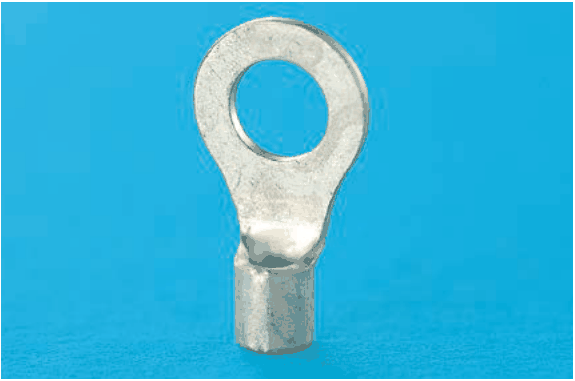

写真の決め手は形です。上部は、ねじで締め付けるための丸い穴の空いた平たい輪で、下部は電線を差し込んで圧着する短い円筒になっています。このように、器具の端子にねじ止めする輪と、電線を挟む筒が一体になった材料が、銅線用裸圧着端子（丸形）です。裸というのは、絶縁用の被覆がない金属だけのものという意味です。

他の材料と比べます。銅線用裸圧着スリーブは、電線どうしを筒の中で接続する材料で、ねじ止め用の輪がありません。銅管端子は、太い電線を器具の端子に接続する材料で、厚みのある銅の管で作られます。ねじ込み形コネクタは、樹脂の外殻にコイル状のばねが入った、電線の接続用の部品で、金属だけの見た目ではありません。

穴のある輪はねじ止めする端子、筒だけのものはスリーブ、と見分けます。

ほかの選択肢の解説

• イ銅線用裸圧着スリーブ：銅線用裸圧着スリーブは、両側から電線を差し込み、筒の部分を圧着して電線どうしをつなぐ材料です。全体が筒の形で、写真にあるようなねじ止め用の穴の空いた輪は付いていません。
• ロ銅管端子：銅管端子は、銅の管の一方の端を押しつぶして平らにし、取付け用の穴を開けた材料で、太い電線を器具につなぐときに使います。写真は、板を打ち抜いた丸い輪に短い筒が付いた、丸形の裸圧着端子の形です。
• ニねじ込み形コネクタ：ねじ込み形コネクタは、樹脂のキャップの中にばねがあり、電線をねじって差し込んで接続する部品です。写真は全体が金属色で樹脂の外殻も見えないので、当てはまりません。
