令和4年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問16

✓ これが正解ニ600V ポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形

解説

EEF/Fの印字があり、ポリエチレン絶縁耐燃性ポリエチレンシース平形です。

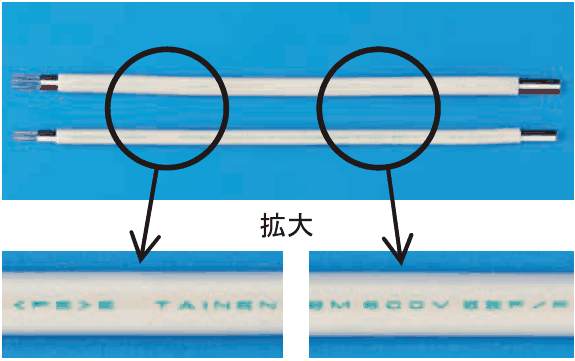

写真の電線の名称は、形・色と、表面に印字された文字から見分けます。写真は、白色の平たいケーブル2本で、両端で被覆がはがされ、拡大した部分には緑色の文字でTAINENの字と、EM 600V EEF/F の印字が見えます。

ここでは、EEFの文字が決め手です。EEFは、ポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形の略称に対応する印字です。TAINENは耐燃（燃えにくい）を表す字で、平たい形とも合っています。

肢を比べると、無機絶縁ケーブルは金属の管を外装とするもので、白い樹脂のこの写真とは見た目が違います。ビニル絶縁ビニルシースケーブル平形は同じ平たい形ですが、略称はVVFで印字の字が違います。架橋ポリエチレン絶縁ビニルシースケーブルは、一般に丸形で、略称もCVです。

覚え方は、印字のアルファベットを手がかりに、EEFならポリエチレンのケーブル、VVFならビニルのケーブル、と対応させることです。

ほかの選択肢の解説

• イ無機絶縁ケーブル：写真に写る2本は、白い樹脂で覆われた平たいケーブルで、金属の外装らしい部分は見えません。金属の管を外側にもつ無機絶縁ケーブルの見た目とは、一致しません。
• ロ600V ビニル絶縁ビニルシースケーブル平形：平たい形だけなら、ビニル絶縁ビニルシースの平形ケーブルも似ています。ただ、この種類の印字はVVFで、拡大図に読めるEEFとは字が違い、別の電線です。
• ハ600V 架橋ポリエチレン絶縁ビニルシースケーブル：この電線は略称がCVで、一般に丸い断面をしています。写真の電線は断面が平たく、拡大図の字もEEFですから、架橋ポリエチレン絶縁のものとは見分けられます。
