平成21年度第二種電気工事士筆記試験（電気技術者試験センター）問16

✓ これが正解イ銅線用裸圧着端子

解説

輪の形の端子に電線用の筒がある写真は、銅線用裸圧着端子です。

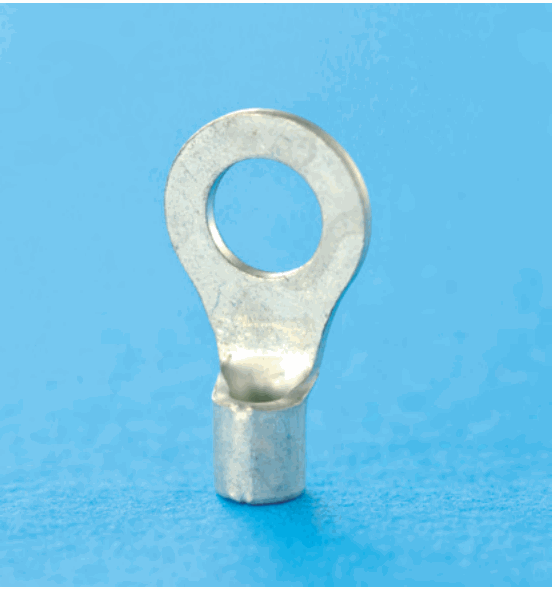

写真の決め手は形です。上側は、ねじを通す丸い穴の開いた平らな輪の形で、下側は電線を差し込む筒の形になった、銀色の金属の小さな部品が写っています。輪の穴にねじを通して器具の端子に固定し、筒の部分に電線を差し込んで圧着（工具でつぶして固定）します。被覆（絶縁のカバー）の付かない裸の端子で、これが銅線用裸圧着端子（丸形の圧着端子）です。

他の材料は形が違います。銅管端子は、より太い電線を機器につなぐための別の種類の端子です。銅線用裸圧着スリーブは、電線どうしを筒に重ねて差し込み、圧着して接続する部品で、写真のような穴の開いた輪の部分はありません。ねじ込み形コネクタは、電線を中に差し込んでねじって接続する、キャップ状の部品で、金属の輪と筒の形ではありません。

覚え方は、輪の穴と電線用の筒があれば圧着端子、輪が無く筒だけなら圧着スリーブ、です。

ほかの選択肢の解説

• ロ銅管端子：銅管端子は、より太い電線を機器につなぐための別の端子です。写真の部品は、小さな平らな輪に電線を差し込む細い筒が付いた形で、見た目から裸圧着端子と判断します。
• ハ銅線用裸圧着スリーブ：銅線用裸圧着スリーブは、電線どうしを重ねて圧着し接続する筒形の部品で、輪の穴がありません。写真の部品は、ねじを通す穴の開いた輪が付き、端子に固定できる形です。
• ニねじ込み形コネクタ：ねじ込み形コネクタは、電線の先を中に入れてねじり、キャップ状の部品で包んで接続するものです。銀色の金属の輪と筒でできた写真の部品とは、まったく形が違います。
