令和3年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問16

✓ これが正解ニ600V ポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形

解説

印字の EEF/F と耐燃から、ポリエチレン絶縁平形ケーブルです。

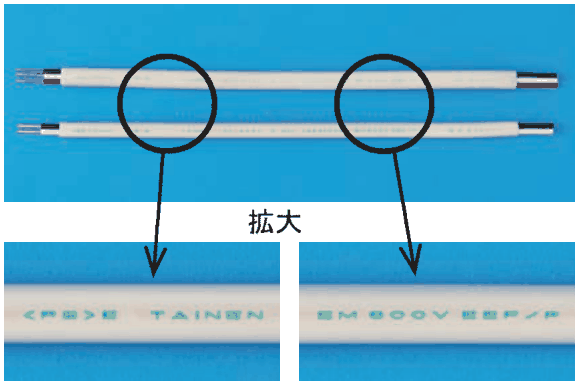

写真は、白っぽい平形（断面が平たい）のケーブル2本で、上の1本は黒・白・赤の3本の心線、下の1本は黒・白の2本の心線が見えます。名称を決める手がかりは、ケーブルの表面に印字された文字です。

拡大した写真には、左に TAINEN、右に EM 600V EEF/F の緑色の字があります。TAINEN は耐燃、つまり燃えにくいことを表す字で、EEF/F の E はポリエチレンの頭文字にあたります。600Vの低圧用で、形は写真のとおり平形ですから、ポリエチレンの絶縁で耐燃性ポリエチレンのシースを持つ平形ケーブルと読めます。

肢を比べます。無機絶縁ケーブルは金属の管に包まれた別の構造です。ビニル絶縁ビニルシースケーブル平形は、絶縁もシースもビニルのケーブルで、ポリエチレンを示す印字とは別の種類です。架橋ポリエチレン絶縁ビニルシースケーブルは、写真のような平形ではなく丸形のものが一般的です。写真の印字にポリエチレンと耐燃を読み取れる点が決め手で、見分けるときは外形と印字の字の両方を見ます。

ほかの選択肢の解説

• イ無機絶縁ケーブル：無機絶縁ケーブル（MIケーブル）は、導体を酸化マグネシウムで絶縁して金属の管で包んだ構造で、写真のような白っぽい平たい被覆のケーブルとは外見が違います。
• ロ600V ビニル絶縁ビニルシースケーブル平形：ビニル絶縁ビニルシースケーブル平形は、写真と同じ平形ですが、材質がビニルです。写真の印字は EEF/F と耐燃を示す TAINEN で、ビニルを示す字ではありません。
• ハ600V 架橋ポリエチレン絶縁ビニルシースケーブル：架橋ポリエチレン絶縁ビニルシースケーブルは、丸形のものが一般的で、シースはビニルです。写真は平たい形で、耐燃の字が印字されているため、当てはまりません。
