2019年度下期第二種電気工事士筆記試験（電気技術者試験センター）問16

✓ これが正解ハ銅線用裸圧着端子

解説

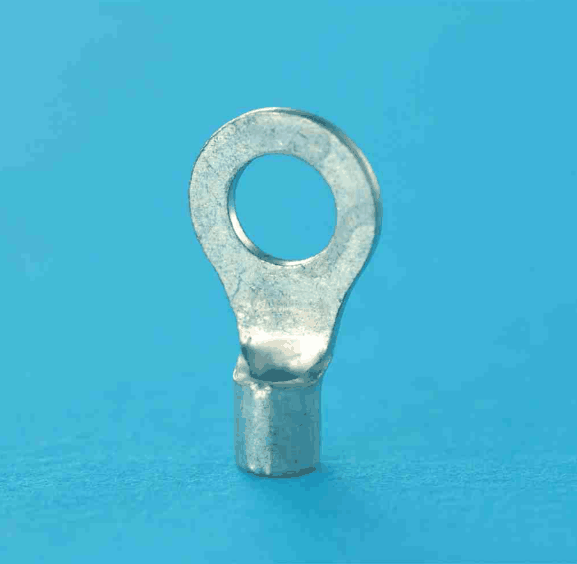

丸い輪と筒を持つ写真の部品は銅線用裸圧着端子です。

写真の部品は、銀色の金属でできており、上部が中央に丸い穴のあいた平たい輪、下部が筒形で、その間に段があります。輪の穴にねじを通して機器の端子にねじ止めし、筒のほうに電線を差し込んで圧着（工具でつぶして固定）する形です。電線の先に付けてねじ止めするための部品で、銅線用裸圧着端子といいます。裸とは、絶縁被覆のスリーブが付いていないことです。

電線同士をつなぐ部品は、輪がなく筒だけの形をしています。ねじ込み形コネクタは、樹脂の外殻で電線を回して束ねる部品で、金属の輪や筒の形ではありません。

見分けるには、丸い穴のある輪が付いているかを見ます。輪と筒がセットなら端子、筒だけなら電線同士をつなぐスリーブです。

ほかの選択肢の解説

• イ銅線用裸圧着スリーブ：銅線用裸圧着スリーブは、電線同士を重ねて筒に通して圧着する部品で、筒形だけです。写真のように、ねじ止め用の穴のあいた輪が付いた形のものではありません。
• ロ銅管端子：銅管端子は、太い電線をねじ止めするために使う、肉の厚い銅の管でできた端子です。写真の部品は薄い板の輪に筒が付いた形で、太い電線向けの銅管端子とは見分けがつきます。
• ニねじ込み形コネクタ：ねじ込み形コネクタは、樹脂の外殻の中に金属のばねが入っていて、電線の先を差し込んで回して接続する部品です。写真の銀色の金属の輪と筒の形とは、見た目がまったく違います。
