令和5年度上期第二種電気工事士学科試験（午後）（電気技術者試験センター）問16

✓ これが正解イ合成樹脂製可とう電線管相互を接続するのに用いる。

解説

左右が同じ形の樹脂製の継手で、可とう管相互の接続用です。

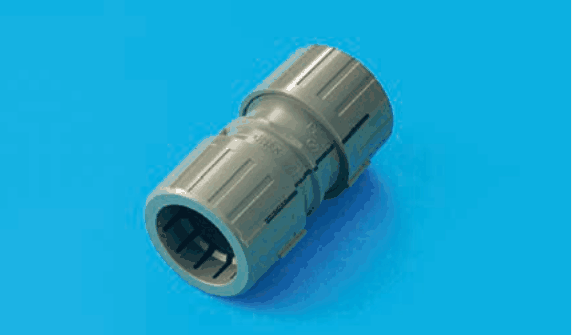

写真の材料は、灰色の樹脂製の円筒で、中央の境目をはさんで左右の2つの部分が同じ形をしており、どちらも外側に縦の溝が並んでいます。手前に見える差込口の内側には、管をくわえる爪のような溝があります。この形は、合成樹脂製可とう電線管（PF管）どうしをつなぐカップリングです。

PF管は、表面が波打つ（じゃばら状の）、曲げられる管です。左右が同じ形なので、同じ種類の管どうしをつなぐ部品だと分かります。

硬質ポリ塩化ビニル電線管どうしなら、表面がなめらかな管用の、接着剤で固定する形のカップリングを使います。可とう管と硬質ビニル管のように種類の違う管をつなぐものは、両端の形が違う専用品です。鋼製電線管との接続も同じです。覚え方は、左右が同じ形で差込口の内側に爪があれば、可とう管どうしの接続用、です。

ほかの選択肢の解説

• ロ合成樹脂製可とう電線管と硬質ポリ塩化ビニル電線管とを接続するのに用いる。：可とう管と硬質ポリ塩化ビニル電線管をつなぐ部品は、種類の違う管を結ぶ専用品で、両端の形が違います。写真は左右が同じ形なので、この用途には当てはまりません。
• ハ硬質ポリ塩化ビニル電線管相互を接続するのに用いる。：硬質ポリ塩化ビニル電線管（VE管）どうしを結ぶのは、TSカップリングのように、ビニル管に接着して使う別の部品です。外側に縦溝のある可とう管用の写真とは形が違います。
• ニ鋼製電線管と合成樹脂製可とう電線管とを接続するのに用いる。：鋼製電線管と合成樹脂製可とう電線管をつなぐのは、金属管側にも合わせた構造の専用品です。写真は全体が樹脂製で左右が同じ形なので、この用途には当てはまりません。
