令和3年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問16

✓ これが正解イ硬質ポリ塩化ビニル電線管(硬質塩化ビニル電線管)相互を接続するのに用いる。

解説

灰色で両端が同じ差し込み口の筒は、硬質ビニル管の接続用です。

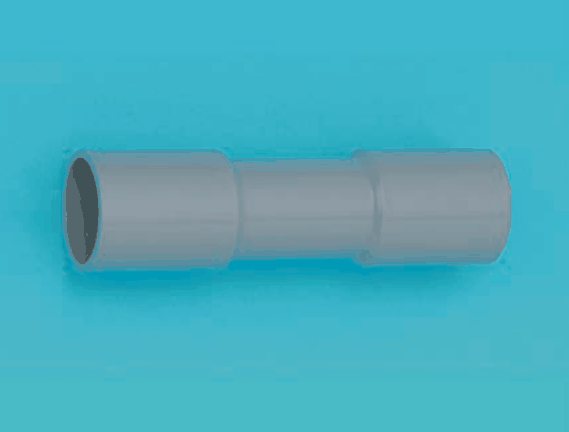

写真の部品は、灰色の樹脂でできた短い筒で、両端が太く、中ほどが少し細くなっています。両端の太い部分は同じ形で、金属の部分やねじ部は見えません。同じ種類の管どうしをまっすぐつなぐ、カップリングの形です。

灰色の樹脂製で、両端が同じ差し込み口になっているこの形は、硬質ポリ塩化ビニル電線管（硬質塩化ビニル電線管）相互を接続するのに用いる部品と判断できます。

他の用途との違いは、つなぐ相手と見た目で考えます。種類の違う管どうしをつなぐ部品は、両端の口がそれぞれの管に合わせた違う形になりますが、写真の筒は両端が同じ形です。合成樹脂製可とう電線管やCD管の接続には、それぞれの管に合う専用の部品があります。 覚え方は、灰色で両端が同じ差し込み口の筒なら、硬質ビニル管どうしの接続、です。

ほかの選択肢の解説

• ロ金属管と硬質ポリ塩化ビニル電線管(硬質塩化ビニル電線管)とを接続するのに用いる。：金属管と硬質ビニル管のように種類の違う管をつなぐ部品は、両端の口がそれぞれの管に合わせた別の形になります。写真の筒は両端が同じ形の差し込み口なので、この用途の部品とは見分けられます。
• ハ合成樹脂製可とう電線管相互を接続するのに用いる。：合成樹脂製可とう電線管どうしをつなぐには、可とう管に合う専用のカップリングを使います。写真は硬質ビニル管用の筒なので、可とう管相互の接続用ではありません。
• ニ合成樹脂製可とう電線管とCD 管とを接続するのに用いる。：合成樹脂製可とう電線管とCD管をつなぐ部品は、種類の違う2本の管を結ぶ専用の部品です。写真の筒は硬質ビニル管どうしをつなぐ形で、用途が違います。
