平成30年度上期第二種電気工事士筆記試験（電気技術者試験センター）問17

✓ これが正解ニ硬質塩化ビニル電線管相互を接続するのに用いる。

解説

灰色の硬い筒は、硬質塩化ビニル電線管相互の接続用です。

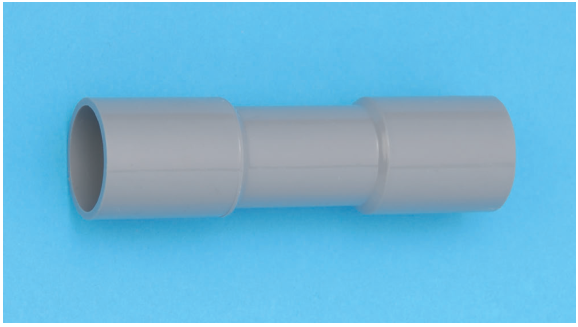

写真の材料は、灰色の樹脂でできた筒形で、両端が太く、中ほどがやや細くなっており、内側はなめらかです。両端の形と太さが同じなので、同じ種類・同じ太さの管を両方から差し込んでつなぐ継手（カップリング）とわかります。

灰色で内側がなめらかな管は、硬質塩化ビニル電線管（硬い樹脂製の電線管）に使う形です。したがって、この写真の材料は、硬質塩化ビニル電線管相互を接続するのに用います。

硬質塩化ビニル電線管は、金属管と違ってさびない樹脂製の電線管で、継手も同じ樹脂製のものを組み合わせて使います。見分け方は、写真の継手が両端同じ形かどうかです。金属管と樹脂管、可とう電線管とCD管のように異なる管をつなぐ継手は、両端の形が異なります。波形の管用の継手も、波形に合わせた形をしています。

ほかの選択肢の解説

• イ金属管と硬質塩化ビニル電線管とを接続するのに用いる。：金属管と硬質塩化ビニル電線管をつなぐ継手は、材質の違う管を接続するため、両端の形が異なります。写真の筒は両端が同じ形なので、これには当たりません。
• ロ合成樹脂製可とう電線管相互を接続するのに用いる。：合成樹脂製可とう電線管は、たわむ波形の管で、相互の接続には専用のカップリングを使います。写真の内側がなめらかな硬い筒は、まっすぐな硬質管用の形です。
• ハ合成樹脂製可とう電線管とCD管とを接続するのに用いる。：合成樹脂製可とう電線管とCD管をつなぐ継手は、種類の違う管の接続なので、両端が違う形になります。写真の筒は両端が同じ形で、これには当たりません。
