令和4年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問9

✓ これが正解ロ17.5

解説

3 mを超え8 m以下は35％なので、50×0.35＝17.5 Aです。

低圧屋内幹線から分岐した電線に、過電流遮断器（過電流で回路を切る装置）をどこに付けるかで、その電線に必要な許容電流の下限が決まります。電気設備の技術基準の解釈では、分岐点から過電流遮断器までの距離で3つに分けて考えます。3 m以下なら許容電流の下限は設けられず、3 mを超え8 m以下なら幹線を保護する過電流遮断器の定格電流の35％以上、8 mを超えると55％以上です。

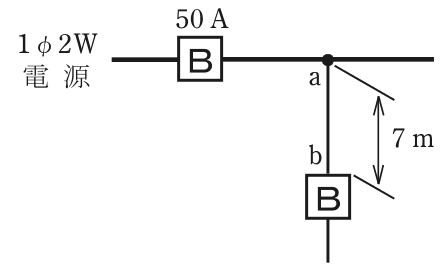

図の a－b間は7 mで、3 mを超え8 m以下の区分です。幹線の過電流遮断器は定格電流50 Aなので、50×0.35＝17.5 A 以上が必要で、最小値は17.5 Aです。

肢を比べると、27.5 Aは50×0.55、つまり8 mを超える場合の割合です。12.5 Aは25％、22.5 Aは45％にあたり、規定の35％・55％のどちらでもありません。覚え方は、3 m以下は制限なし、3 m超8 m以下は35％、8 m超は55％の3段階です。

ほかの選択肢の解説

• イ12.5：12.5 Aは50 Aの25％にあたる値で、35％にも55％にも当たりません。3 mを超え8 m以下に分岐の遮断器を置く場合の割合は35％なので、この値では下限を満たしません。
• ハ22.5：22.5 Aは50 Aの45％にあたる値で、規定の35％・55％のどちらでもありません。7 mの位置は35％の区分なので、必要な許容電流の下限としては大きすぎる数字です。
• ニ27.5：27.5 Aは50 Aの55％で、遮断器を分岐点から8 mを超えて離す場合の割合です。この図は7 mなので8 m以下の区分に入り、35％で足りるため、最小値にはなりません。
