令和3年度下期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問18

✓ これが正解ハ絶縁抵抗計

解説

目盛板にMΩと500Vの字があるので、絶縁抵抗計です。

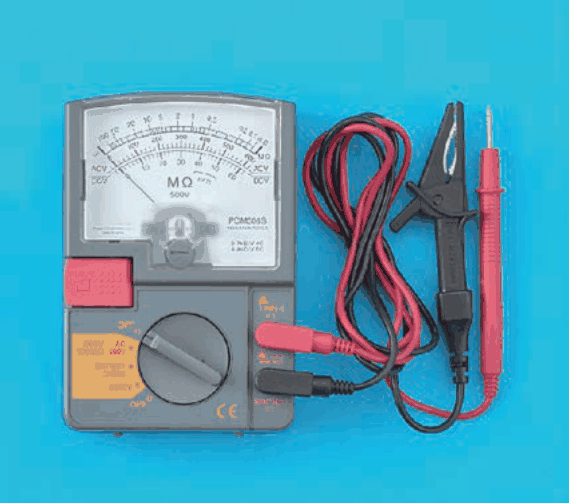

写真の測定器は、絶縁抵抗計です。見分けどころは、目盛板に抵抗の単位 MΩ（メガオーム）と、測定で加える電圧を示す 500V の字があること、左に赤いボタン、下部に回転式の切換つまみがあること、先端に黒いワニ口クリップの付いたリード線があることです。

絶縁抵抗計は、配線や機器の絶縁がどれだけ保たれているかを、内部で高い電圧（ここでは500 V）を作って測ります。電線と大地の間などの絶縁抵抗は非常に大きな値になるので、目盛が MΩ になっています。

他の測定器とは、目盛と付属品で区別します。接地抵抗計は Ω の目盛で、漏れ電流計は電線をはさむクランプ部で微小な電流を測り、検相器は三相電源の相順を調べる器具です。 覚え方は、目盛板に MΩ と500Vの字があれば絶縁抵抗計、です。

ほかの選択肢の解説

• イ接地抵抗計：接地抵抗計は、接地極の抵抗を Ω の目盛で測る器具です。写真の測定器は目盛が MΩ で、500V の字もあるので、接地抵抗計とは別の測定器です。
• ロ漏れ電流計：漏れ電流計は、電線をはさむクランプ部を持ち、微小な電流を測る器具です。写真の測定器は目盛が MΩ で、クランプ部も見えないので、漏れ電流計ではありません。
• ニ検相器：検相器は、三相電源の相順（相回転の向き）を調べる器具で、抵抗の値を測るものではありません。写真は目盛が MΩ の抵抗を測る器具なので、当たりません。
