令和3年度上期第二種電気工事士筆記試験（午前）（電気技術者試験センター）問9

✓ これが正解ハIW 60　IB 130

解説

太さの根拠は60 A、遮断器の根拠は130 Aです。

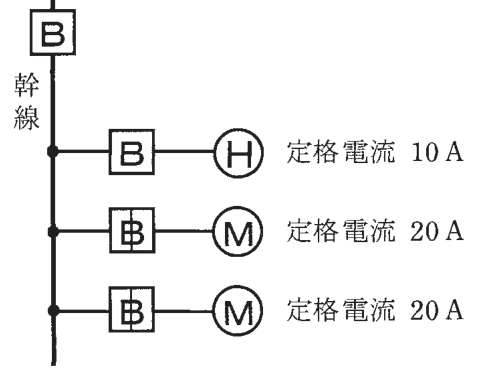

幹線（分岐の元になる太い線）の太さは、そこに流れる最大の電流で決めます。この問では電熱器が10A、電動機が20A×2台＝合計40Aです。電動機の定格電流の合計（40A）が他の機械の合計（10A）より大きく、しかも50A以下なので、電動機の合計に1.25を掛け、他の機械の分を足します。

太さの根拠になる電流は Iw＝1.25×40＋10＝60Aです。需要率が100％なので、全部の機器が同時に使われるものとして計算します。

過電流遮断器の定格電流を決める根拠の電流 Ib は、始動電流を見込んで電動機の合計を3倍し、他の機械の分を足した 3×40＋10＝130Aが上限の目安になります。ただし、幹線の許容電流の2.5倍（60×2.5＝150A）を超えてはいけないので、小さいほうの130Aを採ります。したがって60Aと130Aの肢が正解です。覚え方は、太さは1.25倍、遮断器は3倍と、電動機の合計を使う係数を押さえることです。

ほかの選択肢の解説

• イIW 50 IB 125：Iwを50Aとするのは、電動機40Aと電熱器10Aをただ足した値で、電動機の始動分の1.25倍が抜けています。Ibの125Aは50×2.5にあたる数で、電動機の合計の3倍を使う式では求められません。
• ロIW 50 IB 130：Ibの130Aは合っていますが、Iwの50Aは電動機の合計に1.25を掛けておらず足りません。幹線の太さの根拠は1.25×40＋10＝60Aです。
• ニIW 60 IB 150：Iwの60Aは合っていますが、Ibの150Aは幹線の許容電流の2.5倍にあたる上限そのものです。電動機の3倍の式の3×40＋10＝130Aのほうが小さいので、そちらを採ります。
