2019年度上期第二種電気工事士筆記試験（電気技術者試験センター）問9

✓ これが正解ロ35

解説

6 mは3 m超8 m以下なので、100×35％＝35 A以上です。

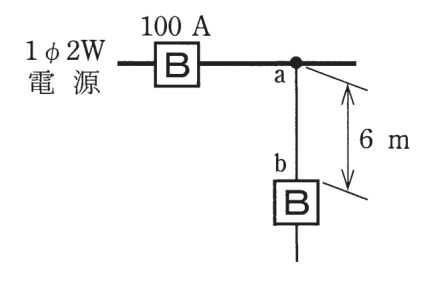

幹線から分岐した電線は、幹線を守る定格100 Aの過電流遮断器（電流が大きすぎるとき電路を切る器具）の保護が十分に届きません。そのため、分岐点の近くに分岐側の過電流遮断器を付けます。この問は、分岐点aから6 m先にbの遮断器がある場合の、電線 a－b の許容電流の最小値を問います。

決まりは、分岐点から遮断器までの距離で変わります。3 m以下なら別扱いで、3 mを超え8 m以下なら幹線の過電流遮断器の定格電流の35 ％以上、8 mを超えるなら55 ％以上の許容電流の電線が必要とされています。6 mは3 mを超え8 m以下なので、100×0.35＝35 A（100×35÷100＝35）以上です。

距離が長いほど、遮断器から遠い電線が過電流にさらされるおそれが増えるので、必要な許容電流が大きくなります。覚え方は、3 mと8 mの区切りと、35 ％・55 ％のセットです。

ほかの選択肢の解説

• イ25：25 Aは、幹線の定格100 Aの25 ％にあたる値です。6 mの位置では35 ％以上の許容電流を持つ電線が必要なので、35 Aに届かない25 Aでは小さく、最小値の条件を満たしません。
• ハ45：45 Aは100 Aの45 ％で、35 ％の条件は上回ります。しかし問われているのは必要な最小値で、この距離では35 Aあれば足りるため、最小値としては大きすぎる数字です。
• ニ55：55 Aは、遮断器までの距離が8 mを超える場合に使う55 ％の値です。この問の6 mは8 m以下なので35 ％を使い、55 Aを最小値とするのは当てはまりません。
