平成25年度上期第二種電気工事士筆記試験（電気技術者試験センター）問18

✓ これが正解ニ周囲の明るさに応じて屋外灯などを自動点滅させるのに用いる。

解説

明るさを感じて点滅する、屋外灯用の自動点滅器です。

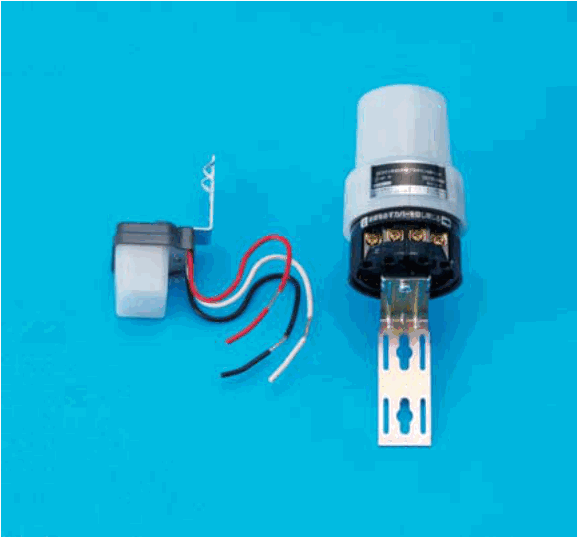

写真には、2種類の小形の器具が並んでいます。どちらにも白っぽい半透明の部分があり、周囲の明るさを感じ取る部分です。左は赤・白・黒の3本の線が出ている小形のもの、右は円筒形のカバーの下にねじ端子と取付け金具があるものです。いずれも、周囲が暗くなると点灯し、明るくなると消す自動点滅器で、屋外灯や街路灯などに使います。

他の用途の器具と比べます。明るさの調節に使う器具は、つまみやスライダで操作する形です。人の接近で働く器具は、人の動きを感じ取る窓などが付きます。蛍光灯の力率改善にはコンデンサを使います。写真の器具は、明るさを感じ取る半透明の部分をもつ形から、周囲の明るさに応じて屋外灯などを自動点滅させるのに用いる器具です。

覚え方は、半透明の窓で明るさを検知して入り切りするのが自動点滅器、です。

ほかの選択肢の解説

• イ白熱電灯の明るさを調節するのに用いる。：白熱電灯の明るさを調節するのは調光器で、つまみやスライダを動かして明るさを変える器具です。写真の器具には、そうした操作部はなく、明るさを感じ取る半透明の部分があります。
• ロ人の接近による自動点滅に用いる。：人の接近による自動点滅には、人の動きを検知するセンサを使います。写真の器具は周囲の明るさを感じ取る形で、人の動きを検知する用途の器具とは異なります。
• ハ蛍光灯の力率改善に用いる。：蛍光灯の力率改善に使うのはコンデンサです。写真の器具はねじ端子や取付け金具のほか、明るさを感じ取る半透明の部分をもつ器具で、力率を改善する働きはありません。
