平成30年度下期第二種電気工事士筆記試験（電気技術者試験センター）問16

✓ これが正解ハ600V ポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形

解説

表面のEEF/Fは、ポリエチレン絶縁耐燃性ポリエチレンシース平形です。

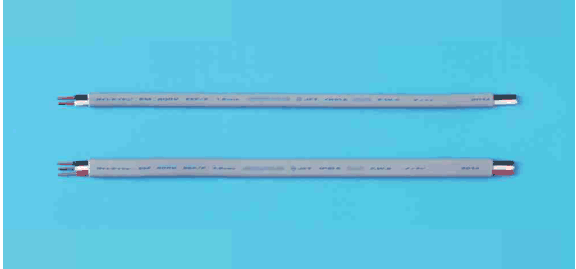

ケーブルの種類は、表面に印字された記号と外観から判断します。この写真の材料は、灰色で平たい形のケーブルで、先端から出ている心線は、上が黒・白の2本、下が黒・白・赤の3本です。表面には問題文にあるとおり EM 600V EEF/F 1.6mm などの表示があります。

決め手は EEF/F の記号です。EEF/F は、600Vポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形に付く記号で、絶縁体もシースもポリエチレン系の材料です。平たい形と、2心・3心の心線の色も、この平形ケーブルの外観に合っています。

他の肢は、無機絶縁ケーブルが金属の管の中に無機物の絶縁物を詰めた構造のケーブル、ビニル絶縁ビニルシースケーブル平形が VVF の記号、架橋ポリエチレン絶縁ビニルシースケーブルが CV の記号で、いずれも表示が合いません。EEF/F の字を見たら、ポリエチレン系の平形と覚えます。

ほかの選択肢の解説

• イ無機絶縁ケーブル：無機絶縁ケーブルは、金属の管の中に無機質の絶縁物を詰めた構造で、火に強い特別なケーブルです。写真の灰色で平たい形のケーブルや、EEF/Fという表示とは別の種類です。
• ロ600V ビニル絶縁ビニルシースケーブル平形：ビニル絶縁ビニルシースケーブル平形は、VVFの記号で呼ばれる平形ケーブルです。形は似ていますが、この写真に印字されているのはEEF/Fで、ビニルではなくポリエチレン系の材料を示す記号です。
• ニ600V 架橋ポリエチレン絶縁ビニルシースケーブル：架橋ポリエチレン絶縁ビニルシースケーブルは、CVの記号で表されるケーブルです。写真の表示にあるEEF/Fは平形のポリエチレン系ケーブルを表す記号なので、CVとは異なります。
