平成25年度上期第二種電気工事士筆記試験（電気技術者試験センター）問15

✓ これが正解イ電磁接触器

解説

丸で囲まれた部分は、MAGNETIC CONTACTOR の電磁接触器です。

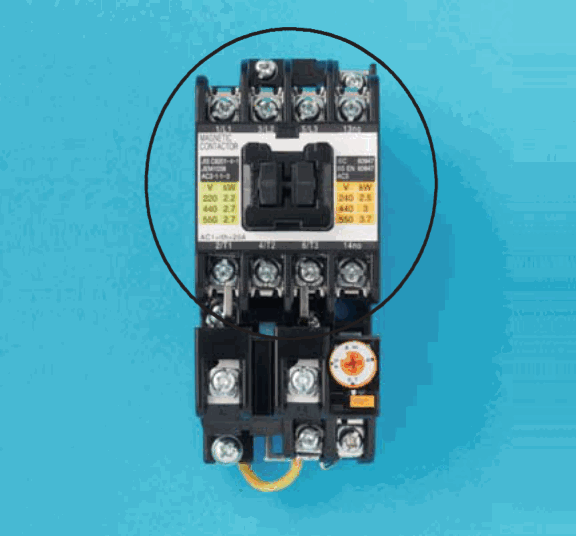

写真の器具は、上の部分と、その下に取り付いた別の部分からできています。丸で囲まれた部分は、上下にねじ端子が4つずつ並び、中央に黒い可動部（電磁石の力で動く接点の部分）があり、白いラベルに MAGNETIC CONTACTOR の字が見えます。これが決め手で、電磁接触器です。電磁接触器は、電磁石の力で接点を閉じたり開いたりして、大きな電流の回路を入り切りする器具です。

丸の外の下側には、橙色の丸い目盛り板が付いたつまみのある部分が見えます。これは電動機の過負荷（流れすぎ）を検出する熱動継電器で、電磁接触器と組み合わせたものを電磁開閉器といいます。丸で囲まれたのは、そのうちの電磁接触器の部分です。

見分け方は、MAGNETIC CONTACTOR の字と、上下4つずつのねじ端子、中央の可動部、です。

ほかの選択肢の解説

• ロ漏電遮断器：漏電遮断器は、漏電を検出して回路を切る器具で、テストボタンなどが付くのが特徴です。丸の中のラベルには MAGNETIC CONTACTOR とあり、漏電遮断器を示す表示とは一致しません。
• ハ熱動継電器：熱動継電器は、電動機の過負荷を検出する器具で、丸の外の下側にある、橙色の目盛り板付きのつまみの部分にあたります。丸で囲まれた上の部分は、熱動継電器ではありません。
• ニ漏電警報器：漏電警報器は、漏電を検出して音などで知らせる器具で、回路を入り切りする接点部をもつ器具ではありません。丸の中にある MAGNETIC CONTACTOR の字や可動部とも合いません。
