平成23年度下期第二種電気工事士筆記試験（電気技術者試験センター）問18

✓ これが正解イタイムスイッチ

解説

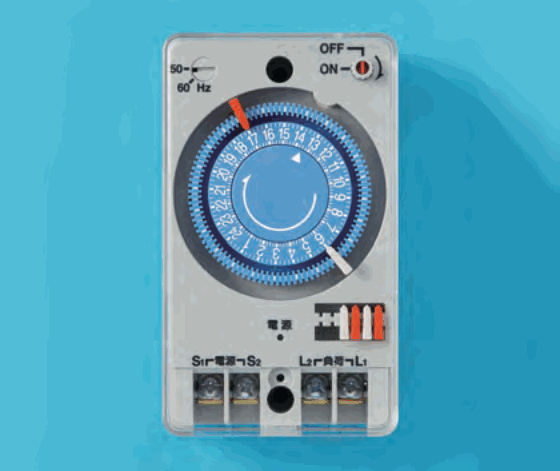

24時間の目盛板と電源・負荷の端子はタイムスイッチです。

写真の器具には、1から24までの数字が円周に並んだ目盛板があり、縁に赤と白のつまみが付いています。24時間で1周する時計の仕組みで、決めた時刻に回路を入り切りするのが、タイムスイッチの特徴です。左上には 50-60Hz の切替えがあり、時計を動かす電源の周波数に合わせます。

下部の端子には、電源側のS1・S2と、負荷側のL2・L1の字があります。電源を時計用と接点用に引き込み、負荷への電気を時刻で入り切りする構成だと読み取れます。

他の器具との区別です。調光器は明るさを変えるつまみやスライダを持ち、電力量計は使用電力量の数字を表示する窓があります。自動点滅器は、周囲の明るさを感じる窓が目印です。覚え方は、24時間の目盛板があればタイムスイッチ、です。

ほかの選択肢の解説

• ロ調光器：調光器は、ダイヤルやスライダで明るさを連続的に変える器具です。写真には、時刻を表す1〜24の目盛板が大きく写っており、明るさを変える器具とは見分けられます。
• ハ電力量計：電力量計は、使った電気の量を数字で積算して表示する計器です。写真の器具は、24時間の目盛板と入切のつまみを持つ時計式の形で、数字の表示窓ではないため当たりません。
• ニ自動点滅器：自動点滅器は、周囲の明るさを感じ取る窓で、暗くなると点灯させる器具です。写真は時刻で動かす24時間の目盛板が中心で、明るさを感じる窓が見当たらないため別物です。
