平成24年度下期第二種電気工事士筆記試験（電気技術者試験センター）問16

✓ これが正解ハノーマルベンド

解説

直角に曲がった金属管用の継手で、名称はノーマルベンドです。

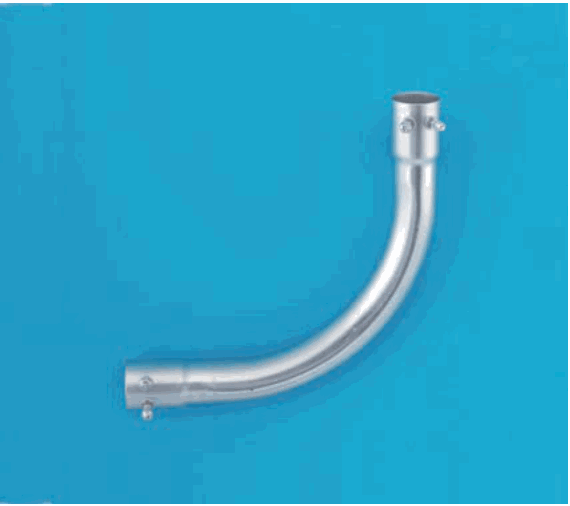

写真の形で名称を判断します。銀色の金属の管が直角に曲がり、両端が少し太い筒になっていて、それぞれに小さなねじが付いています。これは、金属管工事で管を直角に曲げて接続したい所に使う、曲がった形の継手のノーマルベンドです。

他の名称は、写真の形と食い違います。ベンダは、管を曲げるための工具の名称で、写真のような曲がった部品ではありません。ユニバーサルは、曲がり部に点検用のふたが付く形の継手で、写真のように全体がなめらかに曲がった一体の管とは違います。カップリングは、管と管をまっすぐにつなぐ短い筒状の継手で、曲がっていません。

写真のように、曲がった管の両端に管を差し込む筒がある形は、ノーマルベンドです。曲がった管の継手はノーマルベンド、と覚えます。

ほかの選択肢の解説

• イベンダ：ベンダは、管を曲げるときに使う工具の名称で、パイプベンダなどがあります。写真は曲がった形をした部品そのものであり、曲げ作業の工具ではありません。
• ロユニバーサル：ユニバーサルは、曲がり部にふたが付く形の継手です。写真の管は、全体がなめらかに曲がった一体の形で、ふたらしいものは見えないため、この名称は合いません。
• ニカップリング：カップリングは、2本の管をそのまま直線でつなぐための、短い筒の形をした継手です。写真の部品は直角に曲がった形をしており、直線の筒ではないので、名称が合いません。
