令和4年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問18

✓ これが正解イ三相回路の相順を調べるのに用いる。

解説

赤・白・青のクリップと回る円板がある検相器で、相順を調べます。

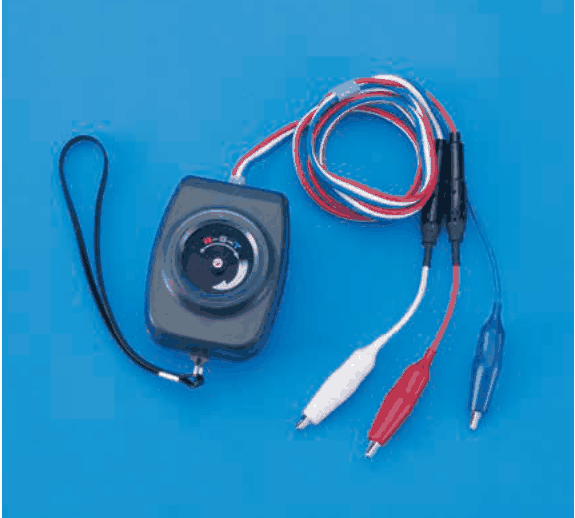

写真の器具の用途は、外観の特徴から判断します。写真の器具は、濃い灰色の小さな箱形で、前面の丸い窓の中に赤・白・青の小さな印のある円板が見えます。箱からは赤・白・青の3本のコードが出ていて、先端には白・赤・青のクリップが付いています。

コードが3本で、三相の3本の線にそれぞれクリップをつなぐ形をしており、窓の円板が回る向きで相順（三相の線に電圧が現れる順番）を調べる検相器です。

肢を比べると、三相回路の電圧の測定に使うのは電圧計や回路計で、針の目盛りを読む器具が一般的です。電動機の回転速度の測定に使うのは回転計、軸受けの温度の測定に使うのは温度計の仲間で、いずれも3本のクリップ付きコードと窓の円板という写真の特徴とは合いません。

覚え方は、三相の3色のクリップと回る円板を見たら検相器、です。

ほかの選択肢の解説

• ロ三相回路の電圧の測定に用いる。：三相回路の電圧の測定には、電圧計や回路計を使います。写真の器具は3本のコードと円板が見えるもので、電圧の大きさを読む器具の特徴とは異なります。
• ハ三相電動機の回転速度の測定に用いる。：三相電動機の回転速度の測定には回転計を使います。写真の器具は赤・白・青の3本のクリップ付きコードがつながる箱で、回転数を測る形ではありません。
• ニ三相電動機の軸受けの温度の測定に用いる。：三相電動機の軸受けの温度を測るのは温度計の仲間の器具です。写真には温度を読む目盛りや測定部ではなく、3色のクリップと円板があるので当てはまりません。
