令和4年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問17

✓ これが正解ロ人の接近による自動点滅器に用いる。

解説

切・自動・連続入の切替つまみと窓があり、人の接近で点滅します。

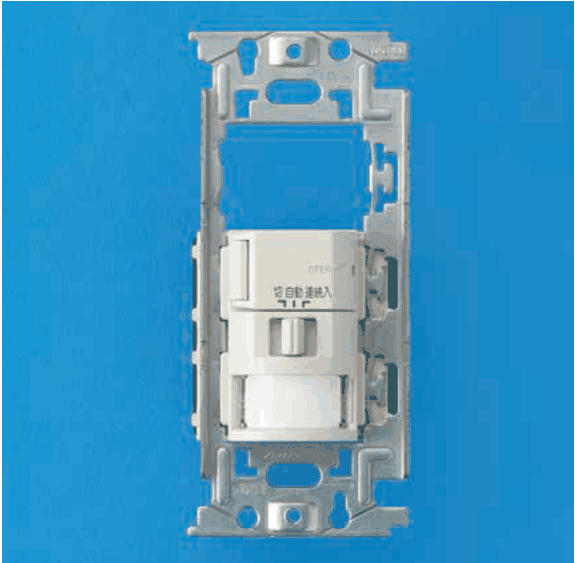

写真の器具の用途は、外観に見える字や形から判断します。写真の器具は、金属の取付枠に付いた白色の器具で、上の部分には 切・自動・連続入 の小さな字と切替つまみがあり、下の部分には白い半透明の窓があります。

切替つまみが、切、自動、連続入の3つの状態を選べることが決め手です。自動にすると窓の部分で人の接近を感じ取って自動で入り切りし、連続入にすると連続して入った状態にします。人の接近による自動点滅器の特徴です。

肢を比べると、照明の明るさを調整するのは調光器で、明るさを変えるつまみが目印になります。蛍光灯の力率改善に用いるのは進相コンデンサで、写真のような取付枠に付いた器具ではありません。周囲の明るさで街路灯などを自動点滅させるのは、明るさを感じる光電式の器具です。

覚え方は、切・自動・連続入の字と窓がある器具は人の接近を検知する自動点滅器、と見分けることです。

ほかの選択肢の解説

• イ照明器具の明るさを調整するのに用いる。：照明の明るさを調整するのは調光器の役目です。写真の器具は切・自動・連続入の切替つまみと窓を持つスイッチで、明るさを加減する器具には見えません。
• ハ蛍光灯の力率改善に用いる。：蛍光灯の力率改善に使うのは進相コンデンサです。写真は取付枠に付いたスイッチ形の器具で、切・自動・連続入の字もあり、力率改善用の部品には当たりません。
• ニ周囲の明るさに応じて街路灯などを自動点滅させるのに用いる。：街路灯などを周囲の明るさで点滅させるには、明るさを感じ取る光電式の器具を使います。写真の器具は切・自動・連続入の切替を持ち、人の接近による点滅という点で用途が違います。
