令和7年度下期第二種電気工事士学科試験（電気技術者試験センター）問16

✓ これが正解ロノーマルベンド

解説

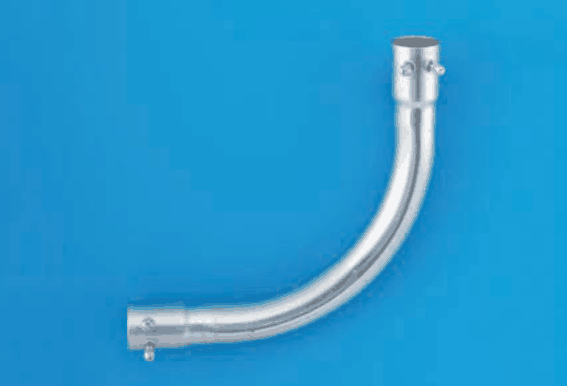

管が約90度に曲がった写真の材料は、ノーマルベンドです。

写真の材料は、金属製の管が約90度にゆるやかに曲がっていて、両端が太くなった接続部になり、止めねじが付いています。止めねじで電線管を固定する形から、ねじなし電線管（金属管）用の部品とわかります。

管を直角に曲げて方向を変える既製の部品は、ノーマルベンドです。現場で管を曲げる代わりに、曲がった形にそろえてあり、両端に管を差し込んで止めねじで固定します。

他の名前との違いは、形で見分けます。ユニバーサルは、角形の箱のような形に点検用のふたが付いていて、露出配管の直角の曲がり部に使います。ベンダは管を曲げる工具で、部品ではありません。カップリングは、管と管をまっすぐつなぐ短い筒です。 覚え方は、写真が曲がった管なら、ノーマルベンド、です。

ほかの選択肢の解説

• イユニバーサル：ユニバーサルは、露出配管の直角の曲がり部で使う、ふた付きの部品です。写真は管がなめらかに曲がっただけの形で、ふたが見当たらないため、当てはまりません。
• ハベンダ：ベンダ（パイプベンダ）は管を曲げるための工具で、写真のように管に取り付ける部品ではありません。写真は曲がった管そのもので、両端に管を差し込む接続部があります。
• ニカップリング：カップリングは、2本の管をまっすぐにつなぐ短い筒状の部品です。写真の部品は約90度に曲がっているので、まっすぐつなぐ形ではなく、当てはまりません。
