令和7年度上期第二種電気工事士学科試験（電気技術者試験センター）問16

✓ これが正解イ硬質ポリ塩化ビニル電線管相互を接続するのに用いる。

解説

両端が太い灰色の樹脂の筒は、硬質塩ビ管どうしをつなぐ部品です。

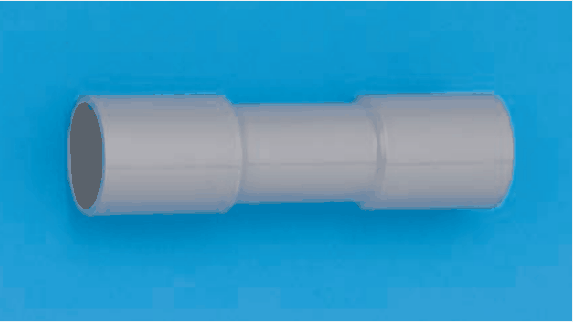

写真の材料は、灰色の樹脂（プラスチック）でできた筒で、両端が太い受け口になり、中央がやや細くなっています。端の口の中は空洞で、ここに管を差し込む形です。この形は、同じ種類の管を一直線につなぐ、筒形のカップリングの特徴です。

灰色で硬い樹脂製の直管どうしを受け口で差し込んでつなぐ形なので、用途は硬質ポリ塩化ビニル電線管相互を接続することです。左右の口が同じ形で対称なのは、同じ種類の管をつなぐ部品だからです。

他の用途の部品は、形が違います。種類の違う管をつなぐ部品は、左右で口の形や材質が異なります。合成樹脂製可とう電線管は表面が波形の曲がる管なので、それ専用の接続部品は、波形の管に合う形です。写真のように、硬い直管用の受け口が左右対称に並ぶ形ではありません。 覚え方は、灰色で両端が太い対称の筒＝硬質ポリ塩化ビニル電線管どうしの接続、です。

ほかの選択肢の解説

• ロ金属管と硬質ポリ塩化ビニル電線管とを接続するのに用いる。：金属管と硬質ポリ塩化ビニル電線管をつなぐ部品は、異なる材質の管を接続するので、金属管側の口の形が別になります。写真は左右が同じ灰色の樹脂の対称形で、金属管側の接続部が見当たりません。
• ハ合成樹脂製可とう電線管相互を接続するのに用いる。：合成樹脂製可とう電線管は、波形の曲がる管です。その相互接続用の部品は波形の管に合わせた形になります。写真は硬い直管を差し込む対称の受け口形なので、用途は可とう管用ではありません。
• ニ合成樹脂製可とう電線管とCD 管とを接続するのに用いる。：合成樹脂製可とう電線管とCD管をつなぐ部品は、種類の違う管を結ぶので、左右で口の形や太さが異なる作りになります。写真は左右が同じ形の対称の筒で、異なる管をつなぐ部品ではありません。
