平成24年度上期第二種電気工事士筆記試験（電気技術者試験センター）問15

✓ これが正解ニ手動油圧式圧着器

解説

頭部に型があり油圧で締める工具は、手動油圧式圧着器です。

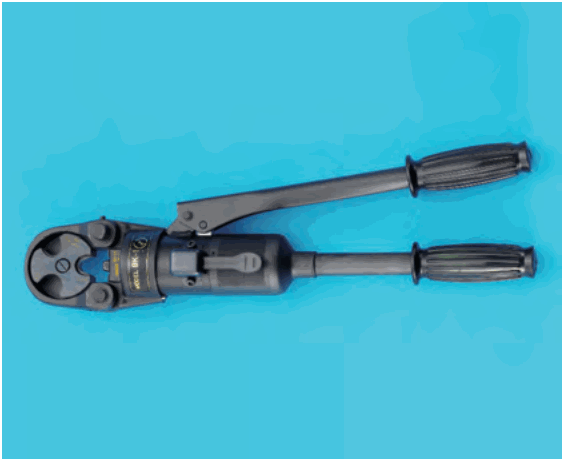

写真の工具は、左端に丸い頭部があり、その中に半円形のくぼみのある型が見えます。頭部の右には円筒形の本体があり、本体から握りの付いた長い柄が2本伸びています。柄を握って油圧をかけ、頭部の型で電線の端子やスリーブを押しつぶして付ける構造です。これが手動油圧式圧着器です。

見分けの手がかりは、電線を挟み込む型の付いた頭部と、柄で油圧をかける円筒形の本体です。刃で切る工具や、板に丸い穴をあける工具とは、頭部の形が違います。

手動油圧式カッタは、太い電線やケーブルを切るための刃を持つ工具です。ノックアウトパンチャは、金属の箱などに丸い穴をあけるための工具です。手動油圧式圧縮器は、圧着器と名前が似ていますが、別の名称です。

覚え方は、型で挟んで端子をつぶすのが圧着器、です。

ほかの選択肢の解説

• イ手動油圧式圧縮器：手動油圧式圧縮器は、圧着器と字面が似ていますが別の名称です。写真は頭部の型で電線を挟み、2本の長い柄で油圧をかける構造で、名称としては圧着器を選びます。
• ロ手動油圧式カッタ：手動油圧式カッタは、刃で電線やケーブルを切る工具です。写真の工具は頭部に半円形のくぼみのある型が付いていて、切断用の刃の形ではなく、挟んでつぶす構造です。
• ハノックアウトパンチャ（油圧式）：ノックアウトパンチャは、金属の箱や盤に丸い穴をあけるための工具です。写真の頭部は穴あけ用の刃ではなく、電線を挟む型であり、見た目の特徴が合いません。
