平成23年度下期第二種電気工事士筆記試験（電気技術者試験センター）問4

✓ これが正解イコンデンサ設置前と比べて高くなる。

解説

力率改善で線路電流が減り、負荷電圧は高くなります。

遅れ力率の負荷は、コイルの働きのせいで電流が電圧より遅れ、仕事に使われない無効な電流も一緒に流れます。コンデンサはこれと逆向きの進み電流を流すので、遅れの無効電流を打ち消してくれます。力率が100〔％〕になると、電源から電線を通って流れる電流は有効な分だけになり、設置前より小さくなります。

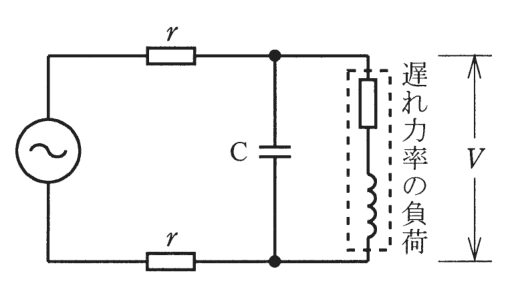

図の電線には抵抗rがあり、電線で失われる電圧（電圧降下）は、電流に抵抗を掛けた値です。電流が小さくなれば電圧降下も小さくなり、電源電圧からの引き算が減るため、負荷の両端の電圧Vは設置前より高くなります。

このように、力率改善には、電線に流れる電流が減り、電圧降下と電力損失も減るという効果があります。覚え方は、電流が減る、降下が減る、負荷の電圧が上がる、の順です。

ほかの選択肢の解説

• ロ…低くなる。：コンデンサで力率を改善すると線路電流は減るので、電線抵抗による電圧降下も減り、負荷電圧は上がる向きに動きます。下がるという記述は、変化の向きが逆です。
• ハ…変化しない。：設置前後で線路電流が変われば電線の電圧降下も変わるため、負荷の電圧は変化しないとは言えません。力率改善は電流の減少を通じて、負荷電圧に効いてきます。
• ニ零になる。：コンデンサは負荷と並列につなぐ部品で、負荷にかかる電圧を消す働きはありません。電源につながる限り負荷には電圧が加わるので、零になることはありません。
