平成23年度下期第二種電気工事士筆記試験（電気技術者試験センター）問9

✓ これが正解ロ96

解説

電動機60〔A〕×1.1＋電熱器30〔A〕＝96〔A〕です。

幹線の太さは、その幹線が受け持つ負荷から求める設計電流を基にして、これ以上の許容電流を持つ電線を選びます。電動機は始動のときに大きな電流が流れるため、電熱器のような負荷より余裕を見込む決まりがあります。

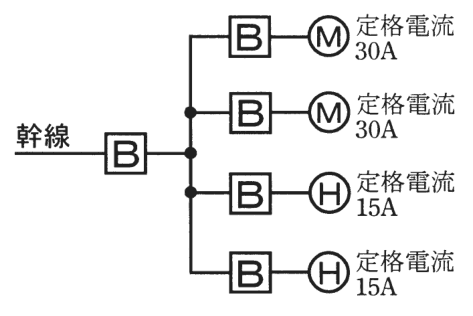

図の電動機の定格電流の合計は 30＋30＝60〔A〕、電熱器は 15＋15＝30〔A〕です。需要率は100〔％〕なので、全部を同時に使う前提で考えます。電動機の合計が電熱器の合計より大きく、さらに50〔A〕を超えるときは、電動機分に1.1倍の余裕を掛けて足す扱いになります。

よって、幹線の電流の最小値は 1.1×60＋30＝66＋30＝96〔A〕です。なお、電動機の合計が50〔A〕以下なら掛ける数は1.25になります。覚え方は、電動機が50〔A〕を超えたら1.1倍、です。

ほかの選択肢の解説

• イ90：90〔A〕は、4台の定格電流30、30、15、15をそのまま足しただけの値です。電動機は始動電流の分の余裕を見込む決まりがあるのに、それを加えておらず、不足です。
• ハ105：105〔A〕は 1.25×60＋30 の形で、電動機の合計が50〔A〕以下のときに使う係数1.25を当てた値です。この問では電動機が60〔A〕で50〔A〕を超えるため、係数は1.1になります。
• ニ112：112〔A〕は、電動機と電熱器を合わせた式 1.1×60＋30 からは出てこない値です。余裕の係数は電動機分だけに掛けるものなので、全体を割り増しした数字は不適切です。
