令和3年度下期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問9

✓ これが正解ニIW 30 IB 65

解説

電動機の合計1.25倍＋電熱器で30 A、遮断器は65 Aです。

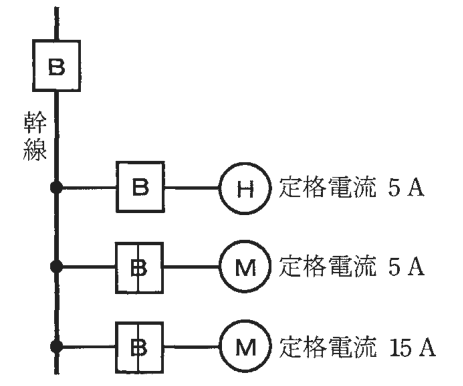

幹線（分岐の手前の太い電線）の太さは、幹線に流れる最大の電流の見込みで決めます。電動機は始動のときに大きな電流が流れるので、電動機の定格電流の合計に余裕を見た値で考えます。電動機などの定格電流の合計が電熱器などの合計より大きく、かつ50 A以下なら1.25倍、これに電熱器などの定格電流の合計を足して、幹線の太さの根拠となる電流IWを求めます。

電動機の定格電流の合計は5＋15＝20 A、電熱器は5 Aです。IW＝1.25×20＋5＝30 Aです。幹線の過電流遮断器の定格電流IBは、電動機の定格電流の合計の3倍に、電熱器などの合計を足した値以下とします。IB＝3×20＋5＝65 Aです。この値は幹線の許容電流の2.5倍（2.5×30＝75 A）以下なので、65 Aのままでよいことになります。需要率は100 ％なので、そのまま使います。

IWが27の肢は、この計算の値にならず、IBが55の肢は、電動機の合計ではなく最大の1台だけを3倍にして3×15＋5＋5としたときの値です。電動機は合計の3倍、とそろえて覚えます。覚え方は、太さは1.25倍、遮断器は3倍です。

ほかの選択肢の解説

• イIW 27 IB 55：IWを27、IBを55とする組合せです。IWは1.25×20＋5＝30 Aで27にはならず、IBも合計の3倍を使えば65 Aです。55は最大の電動機1台だけを3倍した値で、根拠が違います。
• ロIW 27 IB 65：IBの65 Aは合っていますが、IWの27 Aが違います。電動機の合計20 Aに1.25を掛けて電熱器の5 Aを足すと30 Aで、27という値はこの計算の途中のどこからも出てきません。
• ハIW 30 IB 55：IWの30 Aは合っていますが、IBの55 Aが違います。55は、最大の電動機1台（15 A）だけを3倍して他の機器を足した値です。電動機の定格電流は合計して3倍するので、65 Aになります。
