平成26年度上期第二種電気工事士筆記試験（電気技術者試験センター）問24

✓ これが正解ハ中性線が断線している。

解説

中性線が切れるとA・Bが200〔V〕を分け合い、Aが150〔V〕になります。

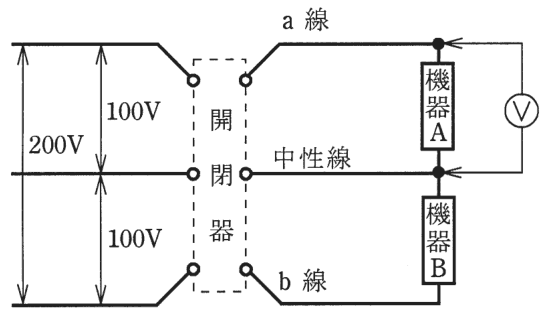

単相3線式は、電圧線2本（a線・b線）と中性線の3本で、a線と中性線の間、b線と中性線の間に、それぞれ100〔V〕を供給します。機器AとBは中性線をはさんで直列につながっているように見えますが、中性線が生きている間は、それぞれに100〔V〕がかかります。

中性線が断線すると、機器Aと機器Bがa線とb線の間で直列につながり、200〔V〕を、機器の抵抗の比で分け合います。2つの機器の抵抗が違えば、電圧は100〔V〕ずつにならず、例えば抵抗が3対1なら、150〔V〕と50〔V〕に分かれます。電圧計がAで150〔V〕を示したのは、この状態と一致します。

他の断線では150〔V〕になりません。a線が切れるとAには電圧がかかりません。b線が切れるとAは100〔V〕のままです。機器Aの内部が切れていると、電圧計はa線と中性線の間の100〔V〕を示します。覚え方は、中性線が切れると100〔V〕ずつでなくなり、機器によって高い電圧と低い電圧に分かれる、です。

ほかの選択肢の解説

• イ機器Aの内部で断線している。：機器Aの内部が断線すると、電圧計はa線と中性線の間の電圧を直接測ることになり、100〔V〕を示します。150〔V〕という中途半端な値にはなりません。
• ロa線が断線している。：a線が断線していると、機器Aには電圧が供給されず、電圧計はほぼ0〔V〕を示します。機器Aの両端に150〔V〕がかかる状態にはなりません。
• ニb線が断線している。：b線が切れても、機器Aはa線と中性線の間の回路に残ります。Aの両端にはこれまでどおり100〔V〕がかかり、電圧計の指示は150〔V〕ではなく100〔V〕のままです。
