2019年度下期第二種電気工事士筆記試験（電気技術者試験センター）問27

✓ これが正解ニa 電圧計　b 電流計　c 電力計

解説

電圧計は並列、電流計は直列、電力計は両方で接続します。

この問は、電圧計・電流計・電力計のつなぎ方の違いで判断します。電圧計は測りたい2点の間に並列につなぎ、電流計は電流が流れる線の途中に直列につなぎます。電力計は電流を受ける部分と電圧を受ける部分を持つので、直列と並列の両方の接続が要ります。

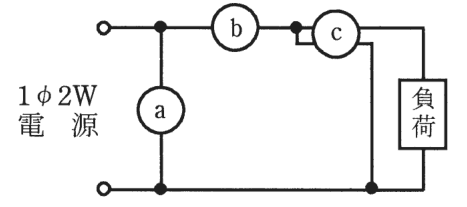

図を見ると、aは電源の2本の線の間に入っています。2本の線をまたぐつなぎ方は並列なので、aは電圧計です。bは上の線の途中に1つだけ入っていて、電流が通り抜ける直列のつなぎ方なので、bは電流計です。cは、上の線の途中に入って電流を受けるとともに、そこから分かれた線が下の線にもつながり、負荷にかかる電圧も受けています。直列と並列の両方なので、cは電力計です。

したがって、aが電圧計、bが電流計、cが電力計の組合せが正解です。覚え方は、電圧計は並列、電流計は直列、電力計は両方つなぐ、です。

ほかの選択肢の解説

• イa 電流計 b 電圧計 c 電力計：aは電源の2本の線をまたいで並列に入っているのに電流計としていますが、電流計は直列に入れる計器です。bも上の線の途中に直列なので、電圧計では測れません。
• ロa 電力計 b 電流計 c 電圧計：bを電流計とする点だけは図と合っています。しかしaは線の間に並列で入るので電力計にはならず、cは電圧と電流の両方を受ける位置なので電圧計だけでは足りません。
• ハa 電圧計 b 電力計 c 電流計：aを電圧計とする点は図と合っています。ただbは線の途中に1つだけ入った直列接続で電力計の役目はなく、cを電流計とすると負荷の電圧を受けている接続と食い違います。
