平成29年度上期第二種電気工事士筆記試験（電気技術者試験センター）問27

✓ これが正解ハa 電圧計　b 電流計　c 電力計

解説

電圧計は並列、電流計は直列、電力計は両方につなぎます。

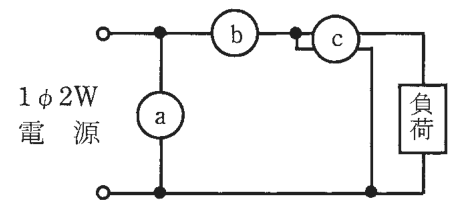

図の交流回路で、各計器のつなぎ方から種類を決めます。電圧計は測る相手に並列に、電流計は測る電流の通り道に直列に入れます。電力計は、電流を測るコイルを負荷に直列に、電圧を測るコイルを負荷に並列につなぎます。

aは電源の上の線と下の線の間にまたがっていて、並列なので電圧計です。bは上の線の途中に直列に入っていて、負荷へ流れる電流を測る電流計です。cはbの先の点から2つの端子に分かれて入り、右側の一方は負荷の上側へ、もう一方は下の線へつながっています。電流の通り道に直列に入り、同時に負荷にかかる電圧も取り込んでいるので、電力計です。

よって、a が電圧計、b が電流計、c が電力計の組合せが正しいことになります。電流計を並列に入れると電源を短絡する形になり、電圧計を直列に入れると電流がほとんど流れず、どちらも測定回路として成り立ちません。

覚え方は、電流計は直列、電圧計は並列、電力計は直列と並列の両方です。

ほかの選択肢の解説

• イa 電流計 b 電圧計 c 電力計：aを電流計にすると、電源の上下の線を電流計だけで結ぶ形になり、短絡に近い状態になります。bの電圧計も直列に入るため、電流が流れません。測定回路として成り立ちません。
• ロa 電力計 b 電流計 c 電圧計：cを電圧計にすると、負荷の電力を測る計器が回路に無くなってしまいます。aの位置に電力計を置くのも、電圧を取り込む端子しかない図のつなぎ方と合いません。
• ニa 電圧計 b 電力計 c 電流計：bを電力計にしても、上の線に直列に入る端子2つの形では電圧を取り込む端子が足りません。電圧と電流の両方につなぐ端子を持つのはcの位置の計器で、cは電流計ではありません。
