令和5年度上期第二種電気工事士学科試験（午後）（電気技術者試験センター）問25

✓ これが正解ニ中性線が断線している。

解説

中性線が断線すると、機器に不平衡な電圧が分かれて150 Vになります。

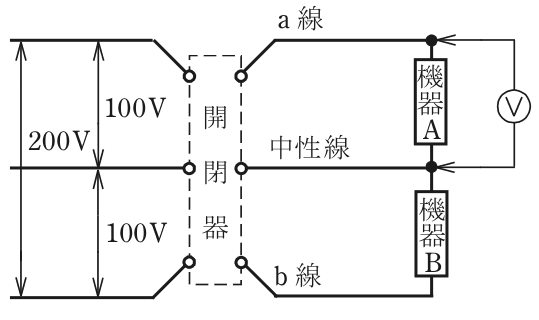

単相3線式は、中性線を挟んで100 V の電圧線が2本あり、機器A・Bは通常それぞれ100 V で使われます。機器Aの両端が150 V と、100 V を超えているのが手がかりです。

中性線が断線すると、機器Aと機器Bは、200 V の電圧線どうしの間に直列につながった形になります。200 V は、それぞれの機器の抵抗の大きさに比例して配られます。たとえば機器Aの抵抗が機器Bの3倍なら、Aに150 V、Bに50 V がかかります。このように片方に100 V を超える電圧がかかるのが、中性線の断線の特徴です。

他の断線ではこうなりません。機器Aの内部が断線すると、電圧計に100 V が加わります。a線が断線すると機器Aの両端は0 V、b線が断線すると機器Aは100 V のままです。覚え方は、片方の機器に100 V を超える電圧がかかれば中性線の断線、です。

ほかの選択肢の解説

• イ機器Aの内部で断線している。：機器Aの内部が断線していると、機器Aには電流が流れず、電圧計だけがa線と中性線の間につながった状態になります。電圧計は100 Vを示すはずで、150 Vにはなりません。
• ロa 線が断線している。：a線が断線していると、機器Aの上側に電源がつながらず、機器Aの両端の電圧は0 Vになります。機器Bは影響を受けないので、150 Vを示す原因にはなりません。
• ハb 線が断線している。：b線が断線していると、機器Bに電流が流れなくなりますが、機器Aはa線と中性線の間で100 Vのままです。150 Vにはならないので、原因とは考えられません。
