平成22年度第二種電気工事士筆記試験（電気技術者試験センター）問24

✓ これが正解ニa電圧計　b電流計　c電力計

解説

aは並列の電圧計、bは直列の電流計、cは電力計です。

交流回路で負荷の電圧・電流・電力を測るには、計器を正しい向きにつなぎます。電圧計は測る場所に並列、電流計は測る線に直列につなぎます。電力計は、電流を測る部分を直列、電圧を測る部分を並列につなぎます。

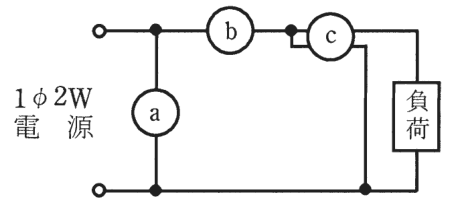

図のaは、電源の2本の線の間に並列に入っているので、電圧計です。bは電源の線の途中に直列に入っているので、電流計です。cは4つの端子を持ち、電流を測る側が負荷に直列に、電圧を測る側が負荷と並列に入っているので、電力計です。

電圧計は内部抵抗が大きく、並列にしても電流がほとんど流れません。電流計は内部抵抗が小さく、直列に入れても電圧降下がごくわずかです。この性質があるので、それぞれつなぎ方が決まっています。

覚え方は、電圧計は並列、電流計は直列、電力計は両方、です。

ほかの選択肢の解説

• イa電流計 b電圧計 c電力計：電源の両線の間に電流計を並列に入れると、電流計は内部抵抗が小さいので大きな電流が流れ、焼損のおそれがあります。電圧計を線の途中に直列に入れる点も、測定として成り立ちません。
• ロa電力計 b電流計 c電圧計：電源の両線の間に入る2端子の計器は電圧計で、電力計は4つの端子を持つ計器です。cの4端子の計器が電圧計になる点も、電流と電圧の両方を測る接続と合いません。
• ハa電力計 b電圧計 c電流計：線の途中に電圧計を直列に入れると、内部抵抗が非常に大きいので、ほとんど電流が流れず、測定になりません。cが電流計になる点も、4つの端子の接続と合いません。
