令和4年度上期第二種電気工事士筆記試験（午後）（電気技術者試験センター）問27

✓ これが正解ニa 電圧計 b 電流計 c 電力計

解説

電源に並列のaは電圧計、直列のbは電流計、cは電力計です。

この問は、電圧計・電流計・電力計をどうつなぐかという、試験用器具の使い方の知識で解きます。

電圧計は測りたい2点の間に並列に、電流計は電流の通り道に直列に入れます。電力計は、電流の通り道に直列に入れる電流コイルと、負荷と並列に入れる電圧コイルの両方を持つので、端子が4つあります。

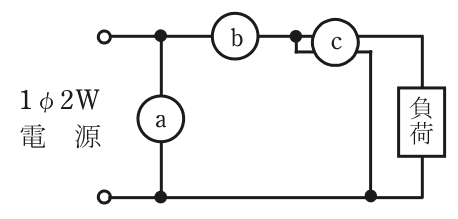

図では、aは電源の2本の線の間に直接つながっているので並列、つまり電圧計です。bは上の線の途中に1つだけ入って負荷と直列なので電流計です。cは上の線に直列につながる端子と、負荷や下の線につながる端子の両方を持つので電力計です。a が電圧計、b が電流計、c が電力計の組合せが正解です。

覚え方は、並列＝電圧、直列＝電流、両方つなぐ＝電力、です。

ほかの選択肢の解説

• イa 電流計 b 電圧計 c 電力計：a に電流計を置くと、電源の両端に並列につなぐことになります。電流計は内部抵抗が極めて小さいので大きな電流が流れ、焼損のおそれがあり、測定回路として成り立ちません。
• ロa 電力計 b 電流計 c 電圧計：a の電力計は、電圧コイルだけでなく電流コイルも必要です。電源の両端に挟まれた a は2端子で並列なので電圧計であり、c も電圧計では4つの端子の説明がつきません。
• ハa 電圧計 b 電力計 c 電流計：b を電力計とすると、直列に入れる端子しかなく、電圧コイルを負荷と並列にする接続がありません。一方 c は並列側の端子を持つので、電流計ではなく電力計と読みます。
