平成27年度下期第二種電気工事士筆記試験（電気技術者試験センター）問18

✓ これが正解ニ600V ポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形

解説

印字の EEF/F から、ポリエチレン系の平形ケーブルです。

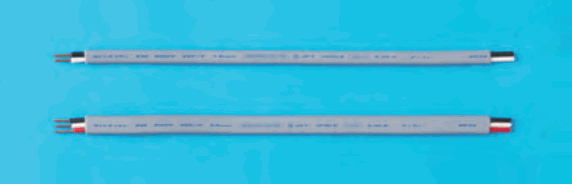

写真は、灰色で平たい形のケーブル2本で、1本は白と黒の2心、もう1本は黒・白・赤の3心です。表面の印字には、EM600V、EEF/F、1.6mm、JIS、JET、＜PS＞E などが読み取れます。

ビニル絶縁ビニルシースの平形ケーブルなら、記号は VVF となります。この印字は EEF/F で、E はポリエチレンを表し、絶縁体とシースの両方がポリエチレン系であることを示します。最後の F は平形です。印字の タイネン は耐燃性を表します。これは、600V ポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形に当たります。

他の名称と比べると、無機絶縁ケーブルは金属管の中に無機物を詰めた形、架橋ポリエチレン絶縁ビニルシースケーブルは CV 系のケーブルで、いずれも平たい灰色のこの写真の特徴や印字とは合いません。

見分け方は、外観が平形でも、印字の記号が VVF か EEF かでビニル系かポリエチレン系かが分かる、と覚えることです。

ほかの選択肢の解説

• イ無機絶縁ケーブル：無機絶縁ケーブルは、金属の管の中に絶縁用の無機物を詰めた耐熱性の高いケーブルで、金属色の外観です。写真は灰色の平たいケーブルで、印字も EEF/F なので、無機絶縁ケーブルではありません。
• ロ600V ビニル絶縁ビニルシースケーブル平形：ビニル絶縁ビニルシースの平形ケーブルは、VVF の記号で表します。写真の印字は EEF/F で、絶縁とシースがポリエチレン系の記号です。形は同じ平形でも材料が違うので、名称は合いません。
• ハ600V 架橋ポリエチレン絶縁ビニルシースケーブル：架橋ポリエチレン絶縁ビニルシースケーブルは CV 系の名称です。写真は平形で、印字は EEF/F なので、架橋ポリエチレンやビニルシースを示す記号ではなく、写真のケーブルの名称とは一致しません。
