平成21年度第二種電気工事士筆記試験（電気技術者試験センター）問15

✓ これが正解ハ配線用遮断器

解説

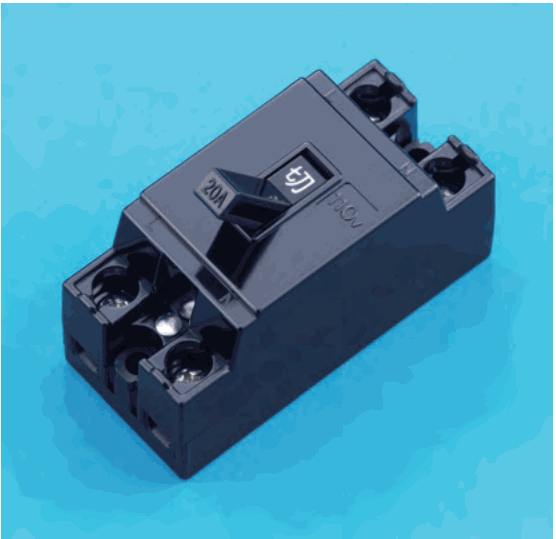

20 A・切の表示のある写真の器具は配線用遮断器です。

写真の決め手は、操作用のつまみのある黒い箱形の器具で、つまみに 20 A、横の窓に 切 の字、その横に 110 V の字が見えることです。つまみで回路の入り切りができ、定格電流と使える電圧が表示されているのは、定格を超える電流（過電流）が流れたときに自動で回路を切る配線用遮断器の特徴です。前後の端には、電線を止めるねじ付きの端子が見えます。

他の器具と比べます。漏電遮断器は、漏れ電流を検出して回路を切る器具で、一般に試験用のボタンを備えますが、写真にはそのようなボタンは見当たりません。リモコンリレーは、リモコンスイッチの信号で回路を入り切りする器具です。電磁接触器は、電磁石の力で接点を開閉する器具で、つまみで直接入り切りする形ではありません。

覚え方は、つまみに定格電流の A 表示と 入・切 の表示があれば配線用遮断器、試験用のボタンもあれば漏電遮断器、です。

ほかの選択肢の解説

• イ漏電遮断器：漏電遮断器は漏れ電流を見張る器具で、一般に試験用ボタンが付いています。写真の器具は、つまみと 20 A・切の表示が見えるだけで、試験用ボタンは見当たりません。
• ロリモコンリレー：リモコンリレーは、離れた場所のリモコンスイッチから送る信号で動く、入り切り用の器具です。写真は、つまみに 20 A、窓に 切 の表示があり、手で入り切りする遮断器の形なので当たりません。
• ニ電磁接触器：電磁接触器は、電磁石でスイッチを開閉する器具で、つまみで入り切りする形をしていません。写真は、つまみに 20 A と 切 の字が見える器具なので、異なります。
