令和8年度上期第二種電気工事士学科試験（電気技術者試験センター）問7

✓ これが正解ニ3 V 上がる。

解説

中性線の電流が0になり、Vは約3 V上がります。

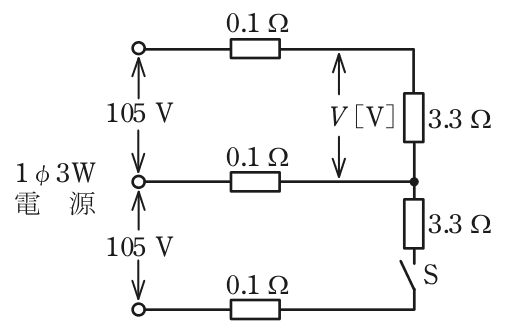

単相3線式は、上の線・中性線・下の線の3本で、100 Vの負荷2組へ電気を送る配電方式です。2組の負荷が同じ大きさなら、中性線には電流が流れません。この問題は、スイッチを閉じることで負荷が不平衡から平衡に変わる点がポイントです。

スイッチを開いているとき、電流が流れるのは上の線と中性線を通る回路だけです。合計の抵抗は 0.1＋3.3＋0.1＝3.5 Ωで、電流は 105÷3.5＝30 A、負荷の電圧は 30×3.3＝99 V となり、問題文の値と合います。

スイッチを閉じると、上下とも同じ3.3 Ωの負荷になり、中性線の電流は0です。中性線の電圧降下がなくなるため、上側の回路は 0.1＋3.3＝3.4 Ωとなります。電流は 105÷3.4≒30.88 A で、V＝30.88×3.3≒101.9 V です。99 V から約2.9 V、およそ3 V 上がります。

覚え方は、負荷が平衡すると中性線の電流が消えて、電圧降下が減ることです。

ほかの選択肢の解説

• イ3 V 下がる。：負荷を増やしたので電圧が下がると考えた肢です。この回路は、スイッチを閉じて負荷が平衡になると中性線の電流が0になり、電線の電圧降下が減ってVは上がります。
• ロ変化しない。：変化しないとするのは、スイッチを閉じても電流の流れ方は同じと見た場合です。実際は開いていたときの30 Aの中性線電流が0になり、電圧降下が減るため、Vは変わります。
• ハ1 V 上がる。：1 V 上がる値は、この条件からは導けません。スイッチ閉のときの負荷電圧は105×3.3÷3.4≒101.9 Vで、99 Vとの差は約2.9 Vになります。
